Thiết bị được thiết kế chuyên dùng cho các hộ gia đình, doanh nghiệp, nhà xưởng có nhu cầu sử dụng điện liên tục và ổn định. Đây là lựa chọn tối ưu cho những khách hàng mong muốn tự chủ nguồn điện, tăng tỷ lệ sử dụng điện tự phát từ hệ thống năng lượng mặt trời, đồng thời giảm thiểu chi phí hóa đơn tiền điện hàng tháng.
Biến tần Sofar Hybrid 20kW nổi bật với chất lượng cao, độ bền lâu dài và khả năng hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
Thông số kỹ thuật Biến tần Hybrid Sofar 20kW HYD-20KLT-3PH
| Thông số | Inverter Hybrid 20kW |
| Thông số Battery | HYD 20KTL-3PH |
| Loại pin lưu trữ điện | Pin Lithium Li-ion |
| Điện áp của pin lưu trữ điện | 48V |
| Dãy điện áp của Battery | 400 – 800V |
| Dòng sạc / xả tối đa | 50A (25A/25A) |
| Dòng xả tối đa | 70A (35A/35A) |
| Công suất pin lưu trữ | 25Ah – 100Ah |
| Đầu vào DC | Inverter Hybrid 20kW |
| Công suất DC tối đa | 30000Wp |
| Điện áp DC Max | 1000 V |
| Điện áp khởi động | 200V |
| Số lượng MPPT độc lập | 2 |
| Điện áp đầu vào tối đa | 600V |
| Điện áp đầu vào định mức | 360V |
| Dải điện áp cung cấp | 180-960V |
| Dải điện áp MPPT | 220-850V |
| MPPT đầu vào tối đa | 30A |
Đầu ra AC | Inverter Hybrid 20kW |
| Công suất định mức | 20000W |
| Công suất hiện tại tối đa | 22000VA |
| Cường độ đầu ra | 32A |
| Cường độ đầu ra tố đa | 58A |
| Tần số định mức | 50 / 60Hz |
| Hiệu suất | SOFAR Hybrid 20kW |
| Hiệu suất tối đa | 97.7% |
| Hiệu suất tiêu chuẩn châu Âu | 98.2% |
| Hiệu suất điều chỉnh MPPT | 97,8% |
| Chế độ Backup dự phòng | HYD 20KTL-3PH |
| Điện áp định mức | 220/380 Vac / 230/400Vac |
| Hệ số sóng hài ngõ ra | 3 % (tải thuần trở) |
| Dải tần số Inverter Hybrid 3kw | 50 Hz (±0.2 %) |
| Thời gian chuyển mạch chế độ khẩn cấp | 10ms |
| Công suất AC ngõ ra (Battery) | 15000 W |
| Công suất ngõ ra tối đa | 16500W |
Thông số cơ bản | SOFAR Hybrid 20kW |
| Kích thước (Rộng x Cao x Sâu) | 571 x 515 x 264.1 mm |
| Trọng lượng (với khung giá đỡ) | 37 kg |
| Phạm vi nhiệt độ vận hành | -25 C … + 60 C |
| Phương thức làm mát | Hệ thống làm mát tự nhiên |
| Độ cao tối đa so với mực nước biển không giảm tải | 2000m |
| Độ ẩm tương đối | 0 ~ 100% |
| Đầu nối DC | Staubli MC4 |
| Cấp bảo vệ | IP65 |

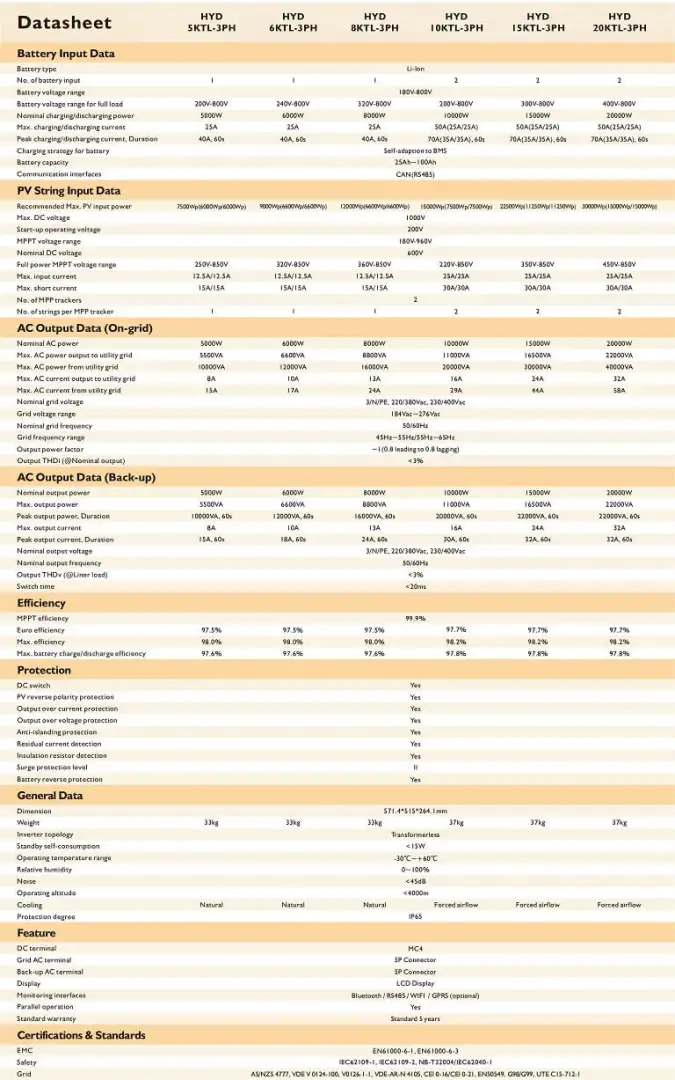

Datasheet Inverter Hybrid 20kW của Sofar Solar
Đặc điểm nổi bất nhất của biến tần Hybrid Sofar 20kW
- Công suất 20kW cao nhất hiện này cho biến tần có lưu trữ
- Công nghệ quản lý pin tiên tiến để bảo vệ tuổi thọ pin, phù hợp nhiều loại pin lithium
- Giám sát cập nhật phần mềm từ xa dễ dàng trên điện thoại (APP) (Wifi) & PC (web)
- Chế độ độc lập (như UPS)
- Có thể ghép song song nhiều Inverter HYD
- Giới hạn đầu ra AC khi tần số, điện áp lưới quá cao hoặc quá thấp
- Bảo vệ IP65, kín nước, bụi bẩn và hơi ẩm cũng như hóa chất.
- Không dùng quạt để giải nhiệt, giúp hệ thống vận hành êm ái và ổn định.
Hướng dẫn lắp đặt Inverter Sofar Hybrid 20kW HYD 20KTL-3PH
Cách bước lắp đặt biến tần Hybrid Sofar HYD 20KTL-3PH 20kW
Bước 1: Xác định vị trí cho các lỗ khoan, đảm bảo các vị trí lỗ bằng phẳng, sau đó đánh dấu các vị trí lỗ bằng bút dạ, dùng búa khoan để khoan lỗ trên tường. Giữ máy khoan búa vuông góc với tường, không bị rung lắc khi khoan, để không làm hỏng tường. Nếu sai số của các vị trí lỗ quá lớn, bạn cần phải đặt lại vị trí.
Bước 2: Chèn bu lông nở theo phương thẳng đứng vào lỗ, chú ý đến độ sâu chèn của bu lông nở (phải đủ sâu).
Bước 3: Căn chỉnh bảng điều khiển phía sau với các vị trí lỗ, cố định bảng điều khiển phía sau trên tường bằng cáchsiết chặt bu lông nở bằng đai ốc.
Bước 4: Móc biến tần vào bảng điều khiển phía sau. Sử dụng vít M6 để giữ chặt biến tần đến bảng điều khiển phía sau để đảm bảo an toàn.
Bước 5: Bạn có thể cố định biến tần vào bảng điều khiển phía sau và bảo vệ nếu không bị trộm bằng cách cài đặt khóa chống trộm.
Khởi động Inverter Sofar Hybrid 20kW
Vui lòng làm theo quy trình sau để BẬT biến tần. Rất QUAN TRỌNG
- Đảm bảo rằng không có phát điện trong pha của biến tần.
- BẬT công tắc DC.
- BẬT pin lưu trữ. BẬT CB DC giữa pin và biến tần.
- BẬT bộ ngắt mạch AC giữa cổng GRID biến tần & GRID.
- BẬT bộ ngắt mạch AC giữa cổng TẢI của biến tần và tải tới hạn.
- Biến tần sẽ bắt đầu hoạt động ngay bây giờ.
Bạn cần thiết lập các thông số sau trước khi biến tần bắt đầu hoạt động.
Quyền lợi khi mua Inverter tại CTSGreen
- Bảo hành chính hãng, hỗ trợ mở rộng nhiều năm
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật tận nơi, xử lý sự cố nhanh chóng
- Hướng dẫn cài đặt và vận hành chi tiết
- Tư vấn miễn phí giải pháp phù hợp cho từng loại công trình
- Đổi mới nếu sản phẩm lỗi do nhà sản xuất
- Hỗ trợ cài đặt hệ thống giám sát từ xa
- Cung cấp đầy đủ hóa đơn, chứng từ phục vụ dự án và công trình
CTSGreen cam kết cung cấp sản phẩm chất lượng cao, dịch vụ hậu mãi chuyên nghiệp và đồng hành cùng khách hàng trong suốt quá trình sử dụng.
