Với sự phát triển nhanh chóng của điện mặt trời, các hệ thống lớn cũng cần giải pháp hỗ trợ quản lý hiệu quả. Các Smart Meter chống phát ngược đã được sử dụng phổ biến trong các hệ điện mặt trời dân dụng, và giờ đây, Smart Energy Manager của Growatt đã ra đời để giải quyết vấn đề cho các hệ thống công nghiệp và dân dụng có công suất lớn từ 100kW trở lên. Giải pháp này giúp quản lý điện mặt trời tốt hơn, đảm bảo hiệu quả và ổn định cho hệ thống, đặc biệt trong việc phân phối điện.
Thông số cấu hình của Smart Energy Manager
| Bảng dữ liệu | Quản lý năng lượng thông minh | ||||
| Kích thước hệ thống | 100 KW | 300 KW | 600 KW | 1 MW | 2 MW |
| Dữ liệu công tơ | |||||
| Điện áp thường | 230/400Vac | ||||
| Dải điện áp (L-L) | 180-540Vac | ||||
| Kết nối lưới điện | 3W+N+PE | ||||
| Tần số thông thường | 50/60 Hz | ||||
| Dải tần số. | 45~55Hz/55-65 Hz | ||||
| Dữ liệu CT | |||||
| Dòng điện đầu vào tối đa (phía CT sencond) | 5A. | ||||
| Max.current (phát hiện CT) | 250A | 600A | 1200 A | 2000 A | 4000 A |
| Độ chính xác ( @ rating CT current) | 0.5 | 0.5 | 0.5 | 0.5 | 0.2 |
| Giao tiếp | |||||
| RS485 (+) | Có | ||||
| Ethernet | Có | ||||
| Số Max.inverter | 32 | ||||
| Khoảng cách liên lạc | Rs485: 500m, Dây mạng | ||||
Thông số chung Smart Energy Manager 1M | |||||
| Kích thước (W / H / D) | 350/ 330/ 107mm | ||||
| Cân nặng | 6kg | ||||
| Phạm vi nhiệt độ hoạt động | -25 ° C … 60 ° C | ||||
| khái niệm làm mát | nước muối thiên nhiên | ||||
| Xếp hạng Bảo vệ Môi trường | IP65 | ||||
| độ ẩm tương đối | 100% | ||||
| Độ cao | 2000m | ||||
| CE | |||||
Tính năng hữu ích của Smart Energy Manager
Với chức năng tương tự với các dòng Smart meter hiện nay của Growatt, thiết bị Giám sát năng lượng thông minh cũng đảm nhiệm vai trò quan trọng tương tự:
- Cung cấp giải pháp tự giám sát tiêu thụ: đối với một số nhà máy, việc lắp đặt các mái điện mặt trời phục vụ cho sản xuất đang trở thành xu thế hiện nay. Với Smart Energy Manager, thiết bị sẽ giúp cho người quản lý dễ dàng hơn trong việc giám sát sản lượng điện sinh ra từ hệ thống và lượng điện tiêu thụ. Qua đó, tính toán và đưa ra các dự toán cho doanh nghiệp dễ dàng hơn, điều chỉnh thuận tiện cho việc sản xuất, tận dụng tối đa sản lượng điện từ hệ thống.
- Hạn chế xuất lên lưới điện cho các dự án thương mại: Tương tự với các thiết bị Smart meter thì Smart Energy Manager của Growatt cũng có nhiệm vụ chính là hạn chế việc đưa điện lên lưới điện. Khi mà ở Việt Nam, việc sản xuất điện và hoà lưới đang gặp nhiều chính sách và các hạn chế về cơ sở hạ tầng lưới điện thì thiết bị này sẽ phù hợp với các nhà máy điện mặt trời tự cung tự cấp trong khu vực.
Hỗ trợ giám sát trực tuyến và dịch vụ trực tuyến:
- Thiết bị quản lý mới của Growatt cũng cung cấp kết nối không dây thuận tiện cho phép người điều hành dễ dàng kiểm tra và giám sát từ xa thông qua số liệu gửi về từ hệ thống. Các số liệu được lưu trữ đám mây, truy cập nhanh chóng và chính xác. Các kỹ thuật viên cũng dễ dàng trong việc sửa lỗi phần mềm từ xa một cách nhanh chóng.

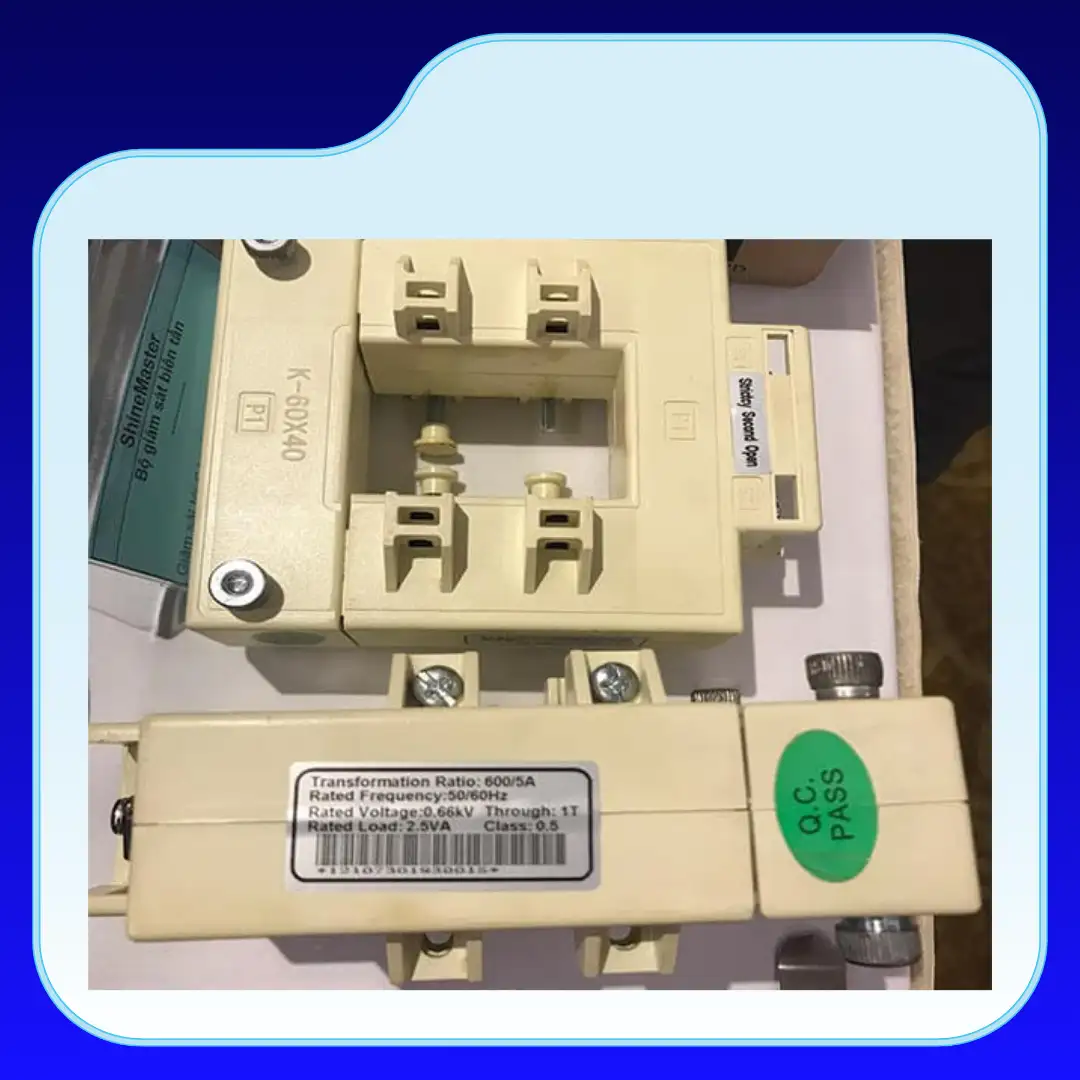

- CT linh hoạt cho các quy mô đun khác nhau: Lợi thế của bộ quản lý năng lượng thông minh (Smart Energy Manager) là khi có thể giao tiếp với nhiều nhiều tiêu chuẩn cổng CT của các Inverter. Qua đó, thuận lợi cho việc cài đặt nhất là tại các hệ thống có nhỏ và có sự phân chia.
- Kết nối RS485 và Ethernet trên thiết bị giám sát năng lượng của Growatt cũng mang đến cho người dùng tốc độ phản hồi nhanh hơn, đo đạc việc tiêu thụ và bù vào hệ thống chính xác hơn. Giao thức RS485 khá phổ biến hiện nay trên các dòng Inverter dân dụng và thương mại cũng như các dạng Smart Meter của Growatt.
Đánh giá về thiết kế của thiết bị Smart Energy Manager
Về chức năng thì chúng ta cũng thấy được thiết bị này có công năng như một công tơ CT để đo lượng điện tiêu thụ, mức điện áp, dòng điện và hệ số công suất. Thiết bị sẽ đưa ra các chỉ số cho người quản lý biết được quá trình làm việc của hệ thống, dễ dàng trong việc cung cấp và giám sát lượng điện từ hệ thống năng lượng mặt trời theo giờ, ngày, tháng, quý.

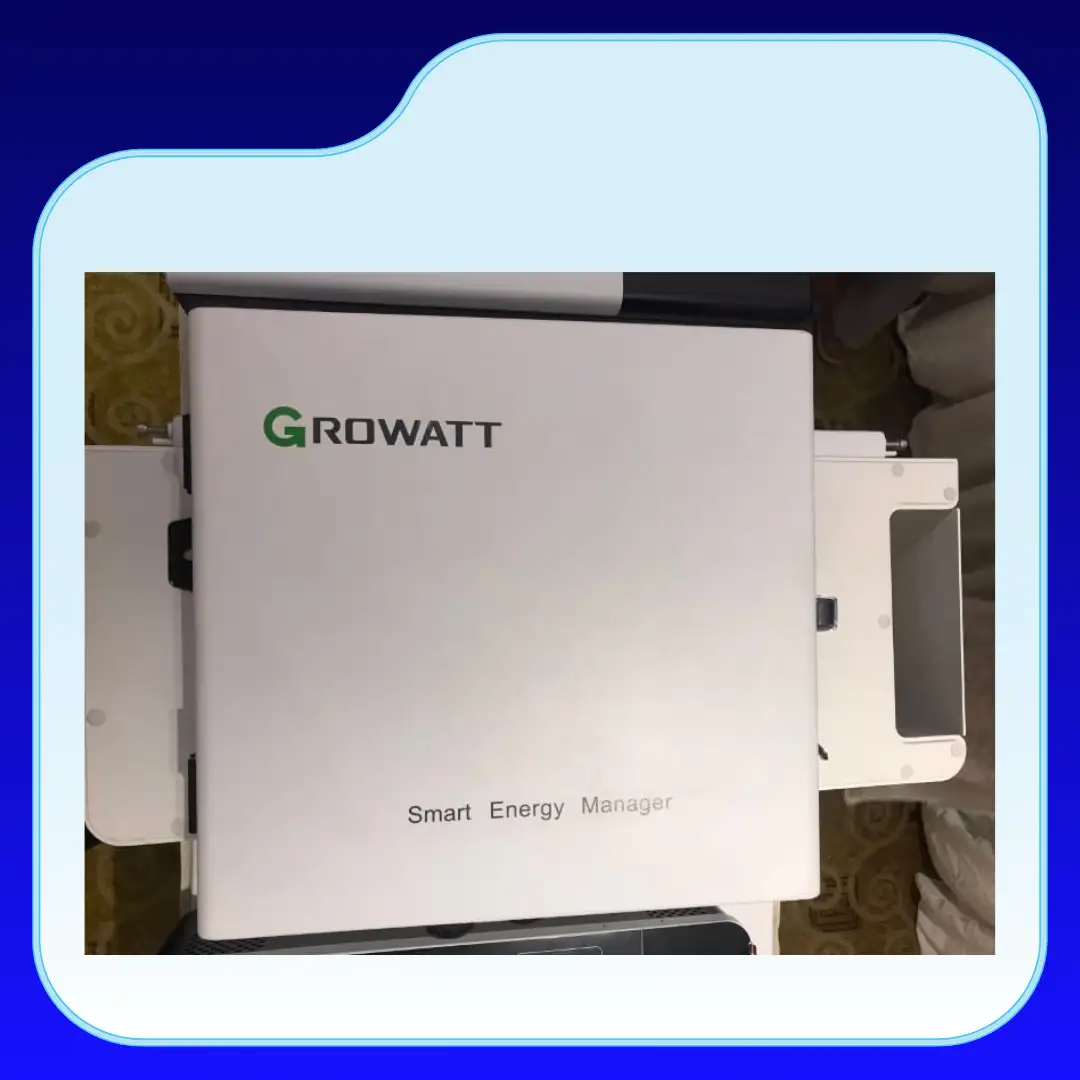

Bên cạnh đó yếu tố về thiết kế cũng được Growatt chăm chút. Thiết bị với phần vỏ nhôm bảo vệ cùng với lớp sơn tĩnh điện giúp chống ăn mòn tạo cho người dùng cảm giác an toàn, hiện đại hơn. Thiết bị có dạng nắp đóng, bên trong là các thiết bị như công tơ điện tử, thiết bị đóng cắt, thiết bị đầu cuối, đèn báo.
Thiết bị với dạng hình hộp, trọng lượng tương đối nhẹ với 6kg. Smart Energy Manager phù hợp lắp đặt treo tường trong nhà. Hoạt động ổn định trong dải nhiệt độ từ-25 – 600C, thiết bị khuyến cáo lắp đặt tránh nơi có ánh nắng mặt trời trực tiếp và nơi ẩm ướt.
Nguyên lý làm việc của Smart Energy Manager
Smart Energy Manager hoạt động như sau:
Biến tần chuyển đổi dòng điện một chiều từ ánh sáng mặt trời thành dòng điện xoay chiều.
Năng lượng từ bộ biến tần có thể cung cấp cho tải người dùng hoặc đẩy ra lưới điện.
Bộ quản lý năng lượng thông minh nằm giữa biến tần, tải người dùng và lưới điện, theo dõi điện áp và dòng điện của điểm kết nối lưới. Dựa trên nhu cầu và cài đặt, công suất đầu ra của biến tần được điều chỉnh theo thời gian thực để điều khiển nguồn điện cung cấp cho lưới điện.
Smart Energy Manager giúp quản lý các hệ thống điện mặt trời công suất lớn, có tính năng chống phát ngược và hỗ trợ giám sát từ xa thông qua Shine Master. Thiết bị này đặc biệt phù hợp với các nhà máy, doanh nghiệp và xưởng sản xuất tại Việt Nam, nơi có nhu cầu sử dụng năng lượng cao.
