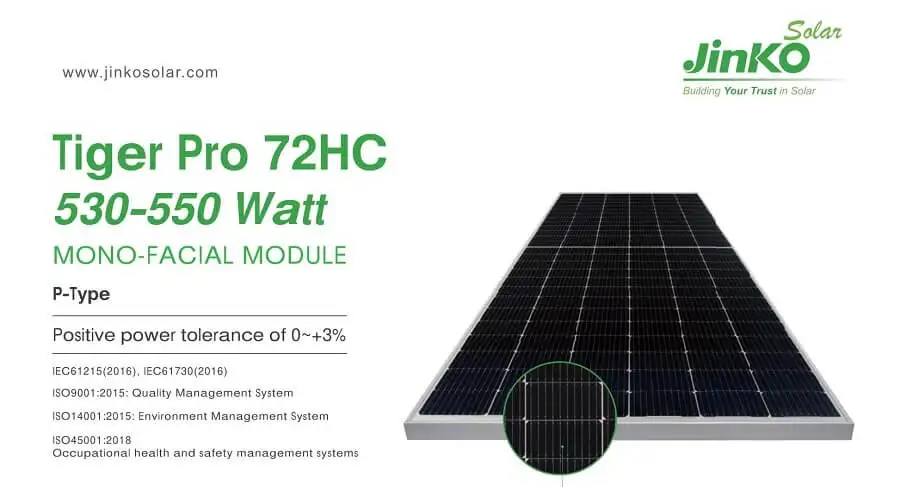

Tấm pin năng lương mặt trời Jinko Tiger pro 535w là tấm pin Jinko mới nhất với nhiều công nghệ mới giúp tăng hiệu suất của hệ thống Điện mặt trời. Hơn một triệu ngôi nhà trên toàn thế giới đang được cung cấp điện năng bằng tấm pin mặt trời của Jinko Solar, đem đến nguồn năng lượng sạch đáng tin cậy và giúp giảm chi phí điện năng quanh năm. Pin Jinko 535W phù hợp cho các dự án Điện mặt trời áp mái hộ gia đình, dự án Điện mặt trời trang trại và các dự án công suất lớn
Tải về thông số pin Jinko 535W JKM535M-72HL4-V
✅ Datasheet pin Jinko 535W JKM535M-72HL4-V
✅ Hướng dẫn lắp đặt tấm pin Jinko Solar Tiger Pro
✅ Chính sách bảo hành tấm pin Jinko Solar
Datasheet tấm pin Jinko 535W JKM535M-72HL4-V
| Tấm pin Jinko Solar | JKM535M-72HL4-V |
| Công suất đỉnh Watt- Pmax (W) | 535Wp |
| Điện áp tối đa – Vmpp (V) | 40.63V |
| Công suất tối đa hiện tại- Impp (A) | 13.17A |
| Điện áp mạch mở- Voc (V) | 49.34V |
| Dòng ngắn mạch- Isc (A) | 13.79A |
| Hiệu suất mô-đun (%) | 20.75% |
| Dung sai đầu ra công suất (W) | 0 ~ +5 |
| STC | Chiếu xạ 1000W / m2, Nhiệt độ tế bào 25oC, Khối lượng không khí AM1.5 |
| Nhiệt độ hoạt động | -40 ~ + 85 ℃ |
| Điện áp hệ thống tối đa | 1000/1500VDC (IEC) |
| Xếp hạng cầu chì Max Series | 25A |
| Hệ số nhiệt độ của Pmax | -0,35% / ℃ |
| Hệ số nhiệt độ của Voc | -0,28% / ℃ |
| Hệ số nhiệt độ của Isc | 0,048% / ℃ |
| Bảo hành kỹ thuật | 12 năm |
| Bảo hành Hiệu suất | 25 năm |
Thông số kỹ thuật của pin Jinko 535W
| Model | JKM535M-72HL4-V |
| Loại ô: | P type Mono-crystalline |
| Số cell: | 144 cells (6×24) |
| Kích thước: | 2274 * 1134 * 35mm |
| Cân nặng: | 28.9 kg |
| Kính trước: | Độ dày 3.2mm, kính cường lực sắt thấp. |
| Hộp đựng mối nối hai mạch điện: | Xếp hạng IP68 |
| Khung: | Bạc hợp kim nhôm Anodized |
| Kết nối: | MC4 tương thích, TUV 1×4.0mm2, TUV 1×4.0mm2 (+): 400mm, (-): 200mm |
| Cáp: | 4.0mm² / 12AWG, 1200 mm |
| Điều kiện kiểm tra tiêu chuẩn: | AM1,5 100MW / cm 25 ° C |

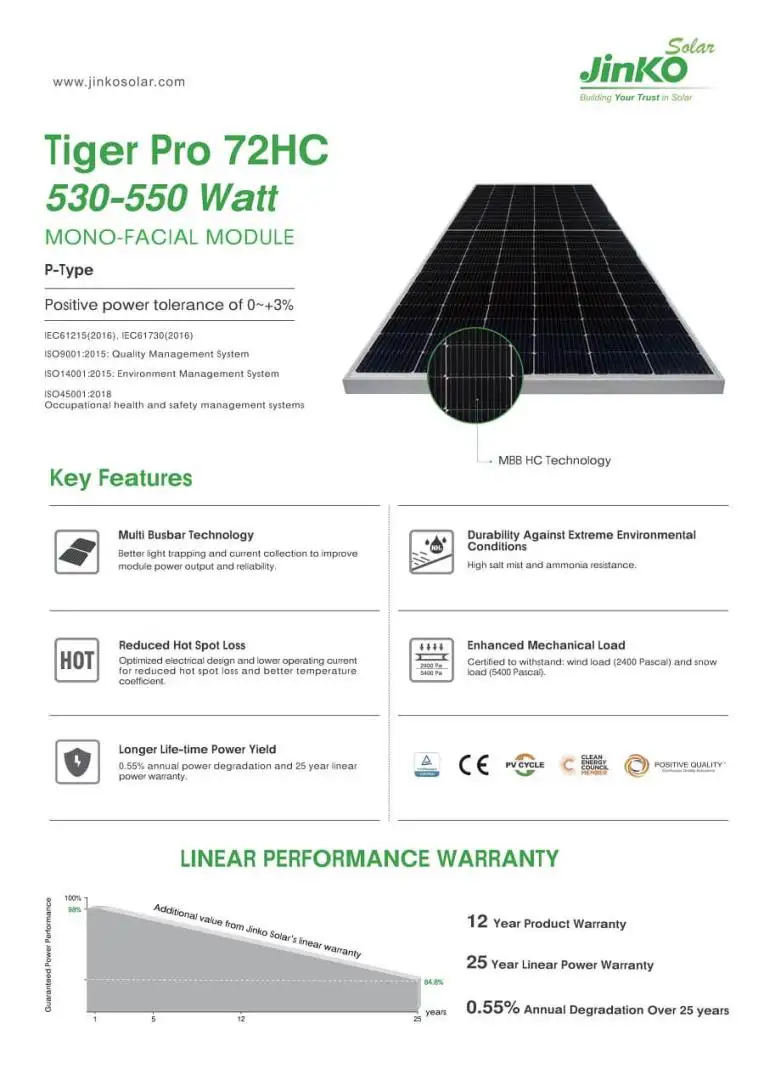

Datasheet Jinko solar JKM530-550M-72HL4-V

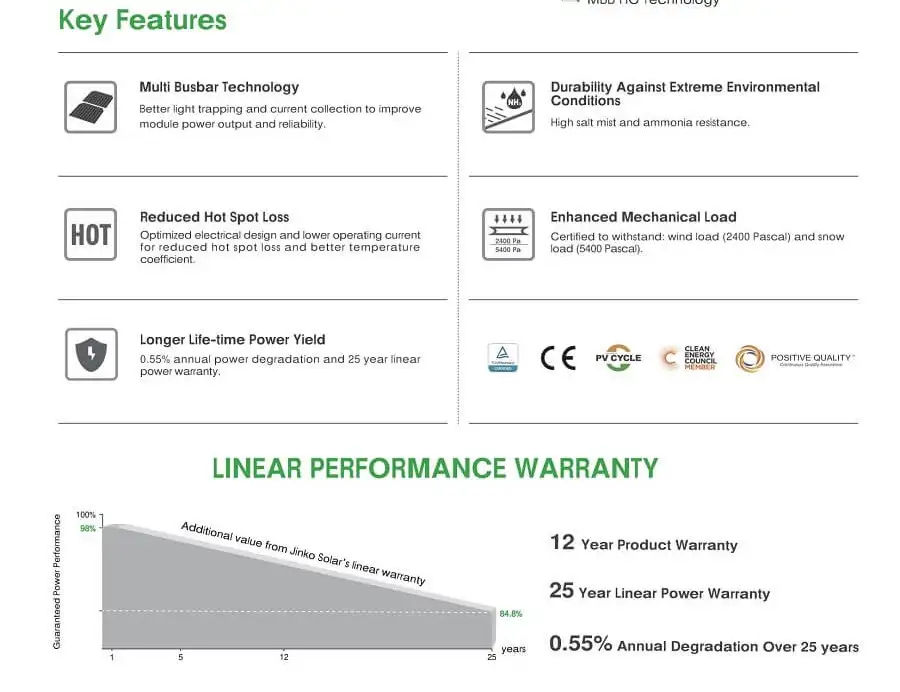

Công nghệ mới pin Jinko Tiger Pro 535w
Tấm pin năng lượng mặt trời Jinko Solar – Tigert Pro 535w có nhiều công nghệ mới. Giúp tăng hiệu suất tấm pin mặt trời lên đến 20.65% và đảm bảo được sự an toàn của tấm pin, đồng thời tăng độ bền và chắc chắn để sử dụng cho các môi trường khắc nhiệt
- Công nghệ Multi busbar: Tích hợp Multi busbar giúp giảm các tổn thất năng lượng trong quá trình hoạt động một cách hiệu quả. cải thiện sản lượng điện mô-đun và độ tin cậy.
- Giảm Hot-Spot: Thiết kế điện tối ưu và dòng điện hoạt động thấp hơn để giảm mất điểm nóng và nhiệt độ tốt hơn hệ số.
- Độ bền chống lại môi trường khắc nghiệt: Pin Jinko có Khả năng chống sương muối và amoniac cao được chứng nhận bới TUV NORD
- Tải trọng cơ học nâng cao: Tấm pin jinko thiết kế cứng cáp, chắc chắn, được chứng nhận chịu được: tải trọng gió (2400 Pascal) và tuyết, chịu được tải trọng (5400 Pascal)
- Hiệu suất điện năng trong thời gian dài hơn: Suy giảm điện năng hàng năm 0,55% và tuyến tính. Tấm pin Jinko solar 530 được bảo hành 25 năm hiệu suất. Bảo hành kỹ thuật nhà sản xuất 12 năm
- Công nghệ Half-cell: Lượng dòng điện, bằng cách sử dụng công nghệ half-cell, dòng điện (i) chạy vào mỗi thanh cái chỉ còn một nửa. Vì vậy, lượng thất thoát bên trong tại tấm pin half-cel là 1/4 so với tấm pin full-cell. Dưới điều kiện bóng che như nhau, tổn thất điện năng của thành phần half-cell ít hơn thành phần full-cell.
- Công nghệ Tiling Ribbon (TR): Loại bỏ khoảng cách giữa các tế bào để tăng hiệu suất tấm pin đáng kể. Khi so sánh với dòng 5 thanh cái (5BB), dòng module Tiger sử dụng ribbon tròn, được phát triển độc lập bởi R&D của Jinko để đạt được khả năng tận dụng lại ánh sáng hấp thụ và tăng sản lượng điện năng.
Lưu ý quan trọng khi lắp tấm pin Jinko Solar
- Trong khi lắp đặt hoặc dưới ánh sáng mặt trời, bất kể mô-đun PV được kết nối với hoặc ngắt kết nối từ hệ thống.
- Không để mô-đun PV chịu tải quá mức trên bề mặt của mô-đun PV hoặc vặn khung.
- Không đập hoặc đặt quá tải lên kính hoặc tấm mặt sau, điều này có thể làm vỡ các ô hoặc gây ra vi vết nứt.
- Trong quá trình lắp đặt hoặc vận hành, không sử dụng các công cụ sắc nhọn để lau tấm mặt sau và kính. Vết xước có thể xuất hiện trên mô-đun.
- Không khoan lỗ trên khung. Nó có thể gây ăn mòn khung
