Biến tần Huawei 30kW SUN2000-30KTL-M3 là phiên bản nâng cấp từ model SUN2000-30KTL-M2, thuộc dòng SUN2000 của Huawei. Sản phẩm tích hợp nhiều công nghệ tiên tiến, được thiết kế tối ưu cho các hệ thống điện mặt trời áp mái tại hộ gia đình, nhà xưởng, cơ sở kinh doanh và khách sạn.

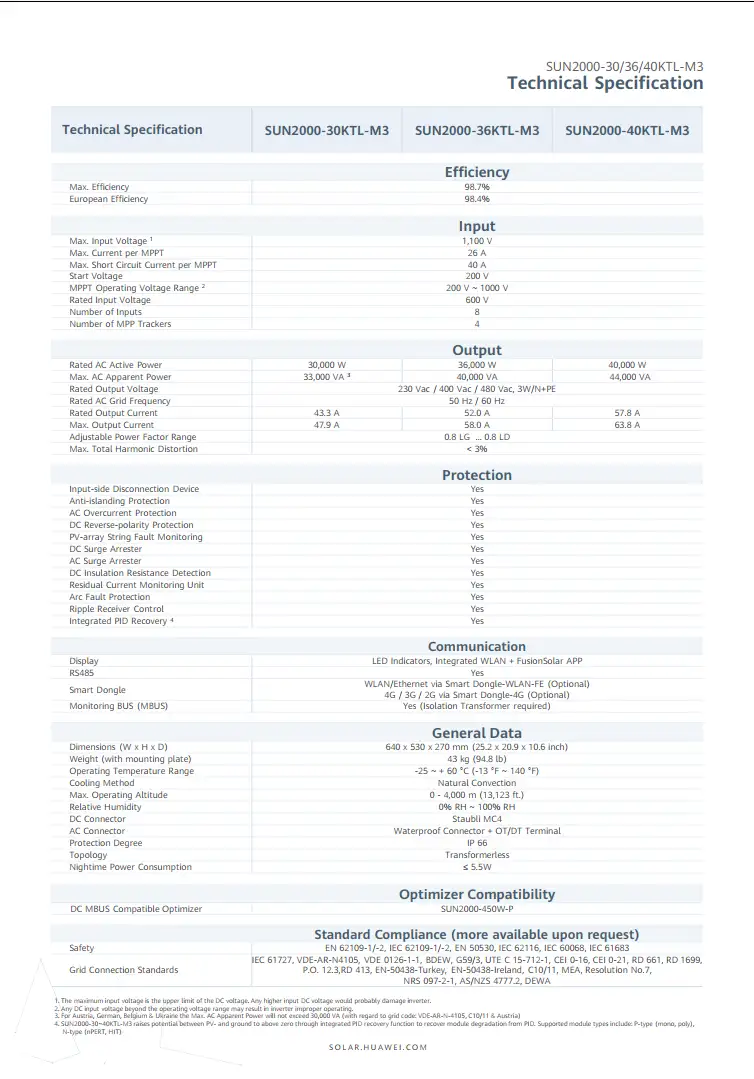

Datasheet Inverter Huawei 30kW SUN2000-30KTL-M3
Thông số | SUN2000-30KTL-M3 |
Đầu vào | SUN2000-30KTL-M3 |
| Điện áp đầu vào tối đa | 1100 V |
| Dòng điện tối đa / MPPT | 26A |
| Dòng điện tối đa ngắn mạch / MPPT | 40A |
| Điện áp bắt đầu phát | 200V |
| MPPT Phạm vi điện áp hoạt động | 200V-1000V |
| Điện áp đầu vào định danh | 600V |
| Số lượng đầu vào | 8 |
| Số lượng MPPT | 4 |
Đầu ra | SUN2000-30KTL-M3 |
| Công Suất Hiệu Dụng AC định danh | 36.000 W |
| Công suất biểu kiến của Max.AC | 40.000 VA |
| Công suất hoạt động AC tối đa | 36.000 W |
| Điện áp đầu ra định mức | 230 Vac; 3/ 400Vac / 480Vac , 3 W/N + PE |
| Tần số lưới AC định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra định danh | 152,0 A tại 380 V ; 144,4 A tại 400 V ; 120,3 A tại 480 V |
| Dòng điện đầu ra | 52.0 A |
| Dòng điện đầu ra tối đa | 58.0 A |
| Phạm vi điều chỉnh hệ số công suất | 0,8 LG … 0,8 LD |
| Tổng độ méo sóng hài tối đa | <3% |
Bảo vệ | Inverter Huawei 30kW |
| Thiết bị ngắt kết nối phía đầu vào | Có |
| Bảo vệ chống tách lưới | Có |
| Bảo vệ quá dòng AC | Có |
| Bảo vệ chống đảo cực DC | Có |
| Giám sát lỗi của chuỗi pin mặt trời | Có |
| Chống sét DC | Có |
| Chống sét AC | Có |
| Phát hiện điện trở cách điện DC | Có |
| Bộ giám sát dòng rò | Có |
Giao diện | Biến tần Huawei 30kW |
| Hiển thị | Đèn LED, Bluetooth, APP |
| USB | Có |
| RS485 | Có |
| MBUS | Có |
Thông Số Cơ Bản | SUN2000-30KTL-M3 |
| Kích thước (W x H x D) | 640 *530 *270 mm |
| Trọng lượng (với khung giá đỡ) | 43 kg |
| Phạm vi nhiệt độ hoạt động | -25 ~ +60 ℃ |
| Làm mát | Đối lưu tự nhiên, làm mát thông minh |
| Độ cao hoạt động | 4000 m |
| Độ ẩm tương đối | 0 ~ 100% |
| Đầu nối DC | Staubli MC4 |
| Đầu nối AC | Đấu nối chống thấm nước + Thiết bị đầu cuối OT/DT |
| Cấp bảo vệ | IP65 |
| Topology | Không Dùng Biến Áp |
| Thiết bị giám Sát Điện Năng | Smart Dongle |
Nguyên lý hoạt động của Inverter Huawei SUN2000-30KTL-M3
Biến tần Huawei SUN2000-30KTL-M3 là thiết bị hòa lưới ba pha, có chức năng chuyển đổi dòng điện một chiều (DC) từ các tấm pin năng lượng mặt trời thành dòng điện xoay chiều (AC), sau đó cấp nguồn vào lưới điện.
Thiết bị được ứng dụng rộng rãi cho các hệ thống điện mặt trời áp mái hộ gia đình, doanh nghiệp, nhà xưởng và cả điện mặt trời mặt đất (solar farm). Một hệ thống hoàn chỉnh thường bao gồm: chuỗi tấm pin NLMT, inverter Huawei SUN2000-30KTL-M3, công tắc AC và công tơ hai chiều để đo lượng điện tiêu thụ và lượng điện phát lên lưới.
Biến tần năng lượng mặt trời Huawei – Giải pháp thông minh & đa năng
Biến tần Huawei là lựa chọn lý tưởng cho các dự án điện mặt trời áp mái hộ gia đình, doanh nghiệp, trang trại và nhà xưởng – nhờ khả năng tích hợp công nghệ thông minh và hiệu suất vượt trội.
Hiệu suất tối đa: 98,7%
Hiệu suất châu Âu: 98,4%
Tương thích với Huawei Smart PV Optimizer SUN2000-450W-P giúp tối ưu công suất từng tấm pin
Kết nối linh hoạt:
RS485
WLAN / Ethernet (qua Smart Dongle-WLAN-FE – tùy chọn)
4G / 3G / 2G (qua Smart Dongle-4G – tùy chọn)
Tính năng an toàn và thông minh:
Ngắt điện áp cấp mô-đun (OV)
Bộ ngắt mạch hồ quang (AFCI – Arc Fault Circuit Interrupter)
Định vị chính xác điểm sự cố hồ quang
Tích hợp phục hồi PID, kéo dài tuổi thọ tấm pin
Chẩn đoán đường cong i-V thông minh, hỗ trợ giám sát hiệu suất hệ thống theo thời gian thực
Biến tần đa năng mới nhất của Huawei
Biến tần Huawei thế hệ mới là lựa chọn hàng đầu cho các hệ thống điện mặt trời với hiệu suất cao và khả năng thích ứng linh hoạt.
Điện áp DC tối đa: 1100 V
Công suất AC danh định: 33.000 VA / 40.000 VA / 44.000 VA
Hiệu suất tối đa: 98,7%
Hiệu suất Châu Âu: 98,4%
Tích hợp 4 MPPT, tối ưu hiệu suất theo từng bố cục dàn pin
8 chuỗi đầu vào độc lập, hỗ trợ giám sát thông minh và xử lý lỗi nhanh chóng
Các dòng sản phẩm chính hãng của Biến tần Huawei
Mã sản phẩm | Công suất | Điện áp đầu ra |
| SUN2000-3KTL-L1 | 3kW | 1 Pha 220V |
| SUN2000-5KTL-L1 | 5kW | 1 Pha 220V |
| SUN2000-5KTL-M1 | 5kW | 3 pha 380V |
| SUN2000-8KTL-M2 | 8kW | 3 Pha 380V |
| SUN2000-10KTL-M2 | 10KW | 3 Pha 380V |
| SUN2000-12KTL-M2 | 12kW | 3 Pha 380V |
| SUN2000-15KTL-M2 | 15kW | 3 Pha 380V |
| SUN2000-17KTL-M2 | 17kW | 3 Pha 380V |
| SUN2000-20KTL-M2 | 20kW | 3 Pha 380V |
| SUN2000-30KTL-M3 | 30kW | 3 Pha 380V |
| SUN2000-40KTL-M3 | 40kW | 3 Pha 380V |
| SUN2000-60KTL-M1 | 60kW | 3 Pha 380V |
| SUN2000-36KTL | 36kW | 3 Pha 380V |
| SUN2000-100KTL-M1 | 100kW | 3 Pha 380V |
Yêu cầu khi lắp đặt Biến tần Huawei
Lắp đặt ngoài trời:
Nên lắp inverter tại nơi thông thoáng để đảm bảo tản nhiệt hiệu quả.
Tránh lắp trực tiếp dưới ánh nắng gay gắt; nhiệt độ cao có thể làm giảm hiệu suất.
Khuyến nghị lắp dưới mái che hoặc làm mái hiên che nắng cho thiết bị.
Vị trí lắp đặt:
Kết cấu giá đỡ phải chịu được trọng lượng của biến tần và không được làm từ vật liệu dễ cháy.
Không lắp trên tường thạch cao hoặc tường cách âm kém tại khu dân cư, do thiết bị có thể tạo ra tiếng ồn trong quá trình hoạt động.
Góc lắp đặt:
Biến tần có thể treo tường hoặc đặt trên giá đỡ.
Phải được lắp theo phương thẳng đứng hoặc nghiêng ra sau không quá 15° để hỗ trợ tản nhiệt.
Không được lắp nghiêng ra trước, nghiêng bên, nằm ngang hoặc lộn ngược.
