Dây cáp điện mặt trời đóng vai trò quan trọng trong việc truyền tải điện năng giữa các thiết bị trong hệ thống điện năng lượng mặt trời. Tuy nhiên, nhiều người vẫn chưa phân biệt rõ sự khác nhau giữa cáp DC điện mặt trời và dây cáp AC trong hệ thống. Mỗi loại dây được thiết kế cho những vị trí và điều kiện hoạt động khác nhau. CTS Green sẽ giúp bạn hiểu rõ sự khác biệt giữa hai loại dây này.
Tổng quan về dây cáp điện mặt trời
Trong hệ thống điện năng lượng mặt trời, dây cáp điện mặt trời có nhiệm vụ truyền tải điện giữa các thiết bị như tấm pin, bộ biến tần (Inverter) và tủ điện. Việc sử dụng đúng loại dây dẫn giúp hệ thống hoạt động ổn định, hạn chế tổn thất điện năng và đảm bảo an toàn trong quá trình vận hành.
Thông thường, dây cáp solar được chia thành hai loại chính là cáp DC điện mặt trời và cáp AC. Để hiểu rõ hơn sự khác biệt giữa hai loại dây này, hãy cùng tìm hiểu chi tiết trong phần dưới đây.
Dây cáp DC điện mặt trời là gì?
Cáp DC điện mặt trời là loại dây dẫn chuyên dụng dùng để truyền tải dòng điện một chiều (DC) từ các tấm pin mặt trời đến bộ biến tần.

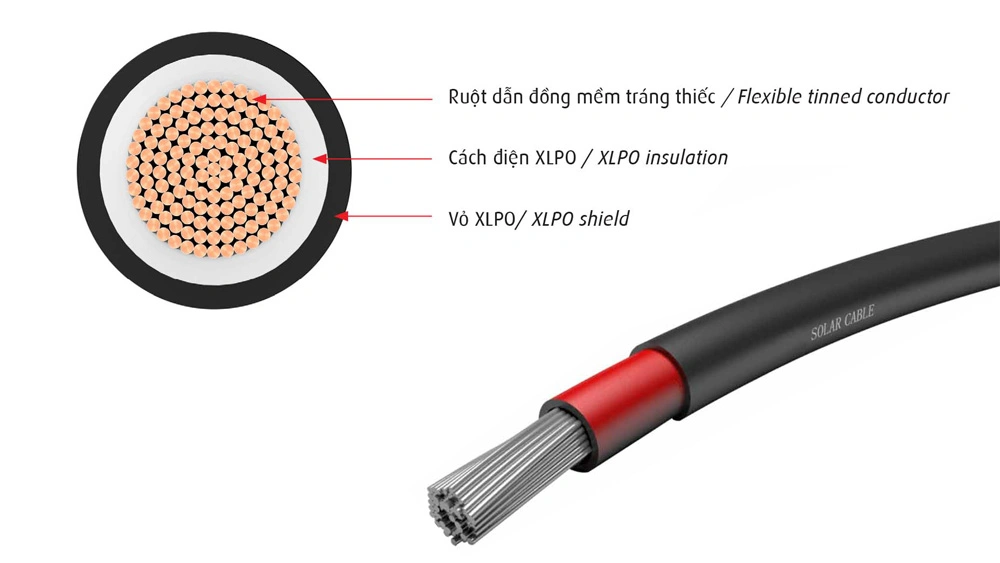

Cáp DC solar thường gồm lõi dẫn điện bằng đồng mạ thiếc, lớp cách điện và lớp vỏ bảo vệ bên ngoài. Các lớp này giúp dây có khả năng chịu nhiệt, chống tia UV, chống ẩm và chống oxy hóa, phù hợp lắp đặt ngoài trời cùng hệ thống điện mặt trời.
Dây cáp AC trong hệ thống điện mặt trời là gì?
Sau khi điện DC từ tấm pin được inverter chuyển đổi thành điện xoay chiều (AC), điện năng sẽ được truyền tải qua cáp AC đến tủ điện tổng hoặc các thiết bị sử dụng điện trong công trình.

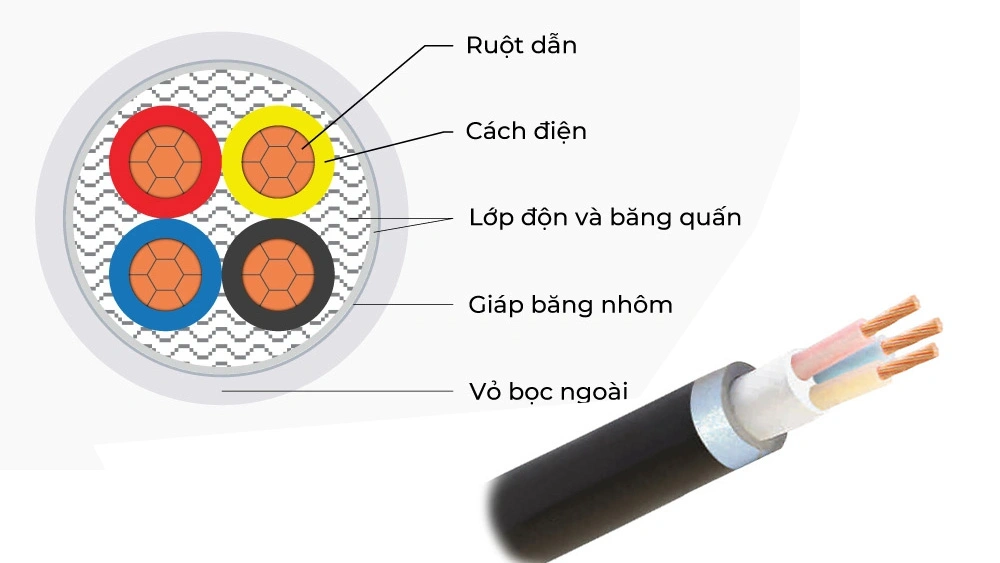

Cáp AC thường gồm lõi dẫn điện (đồng hoặc nhôm), lớp cách điện, lớp độn, lớp giáp bảo vệ và vỏ bọc bên ngoài.. Cấu tạo này giúp dây chịu tải ổn định, đảm bảo cách điện an toàn và bảo vệ khỏi các tác động cơ học trong quá trình lắp đặt và sử dụng.

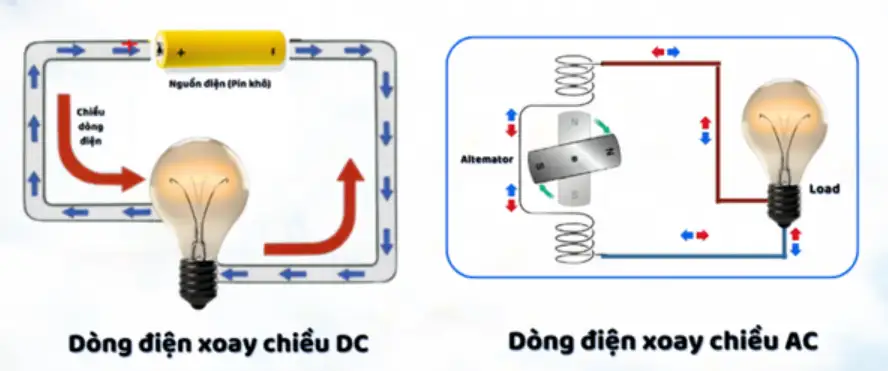

Sự khác nhau giữa dây cáp điện mặt trời DC và AC
Mặc dù đều là dây cáp ĐMT nhưng cáp DC điện mặt trời và dây cáp AC được thiết kế cho những mục đích sử dụng khác nhau trong hệ thống. Bảng dưới đây giúp bạn dễ dàng phân biệt sự khác nhau giữa cáp DC solar và dây cáp AC trong hệ thống điện năng lượng mặt trời.
| Tiêu chí | Cáp DC điện mặt trời | Cáp AC |
| Loại dòng điện | Điện một chiều (DC) | Điện xoay chiều (AC) |
| Vị trí sử dụng | Từ tấm pin → Inverter | Từ Inverter → tủ điện / tải |
| Điện áp hoạt động | Thường 600V – 1500V DC | 220V / 380V AC |
| Dòng điện truyền tải | Dòng DC ổn định | Dòng AC thay đổi theo tải |
| Môi trường lắp đặt | Chủ yếu ngoài trời, trên mái | Trong công trình hoặc hệ thống điện |
| Khả năng chống tia UV | Bắt buộc có | Không bắt buộc |
| Khả năng chịu nhiệt | Cao (≈ 90 – 120°C) | Trung bình (≈ 70 – 90°C) |

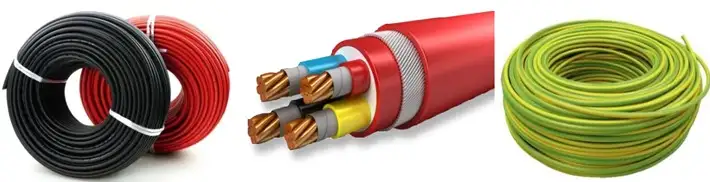

Các loại dây cáp điện mặt trời phổ biến hiện nay
Trong hệ thống điện năng lượng mặt trời, dây cáp solar được lựa chọn dựa trên công suất hệ thống và khoảng cách lắp đặt. Phổ biến nhất là cáp DC điện mặt trời với các tiết diện như 4mm2, 6mm2 và 10mm2, bên cạnh đó là dây cáp AC dùng cho phần điện sau inverter.

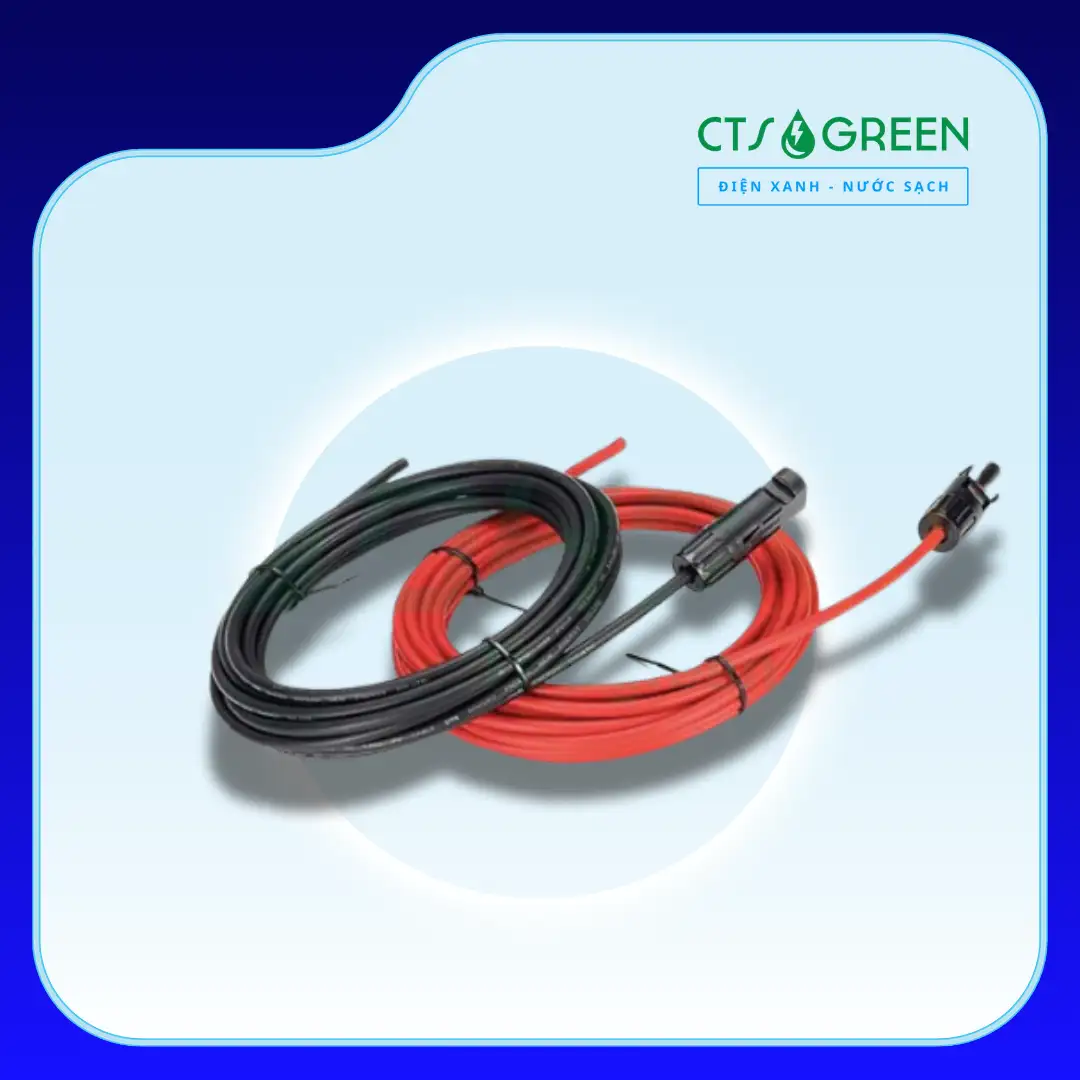

Dây cáp DC 4mm2
Cáp DC 4mm2 là loại dây solar phổ biến nhất trong các hệ thống điện mặt trời dân dụng nhỏ. Loại dây này thường được sử dụng cho hệ thống khoảng 3kW – 5kW với khoảng cách dây dẫn ngắn.
Dây cáp DC 6mm2
Cáp DC 6mm2 thường dùng cho hệ thống 5kW – 10kW hoặc khi khoảng cách từ tấm pin đến inverter dài hơn. Tiết diện lớn hơn giúp giảm sụt áp và truyền tải điện ổn định hơn.
Dây cáp DC 10mm2
Lõi bên trong của dây solar DC 10mm2 thường được sử dụng cho hệ thống điện mặt trời công suất lớn hoặc khi đường dây truyền tải dài. Loại dây này giúp hạn chế tổn thất điện năng và đảm bảo hệ thống vận hành ổn định.

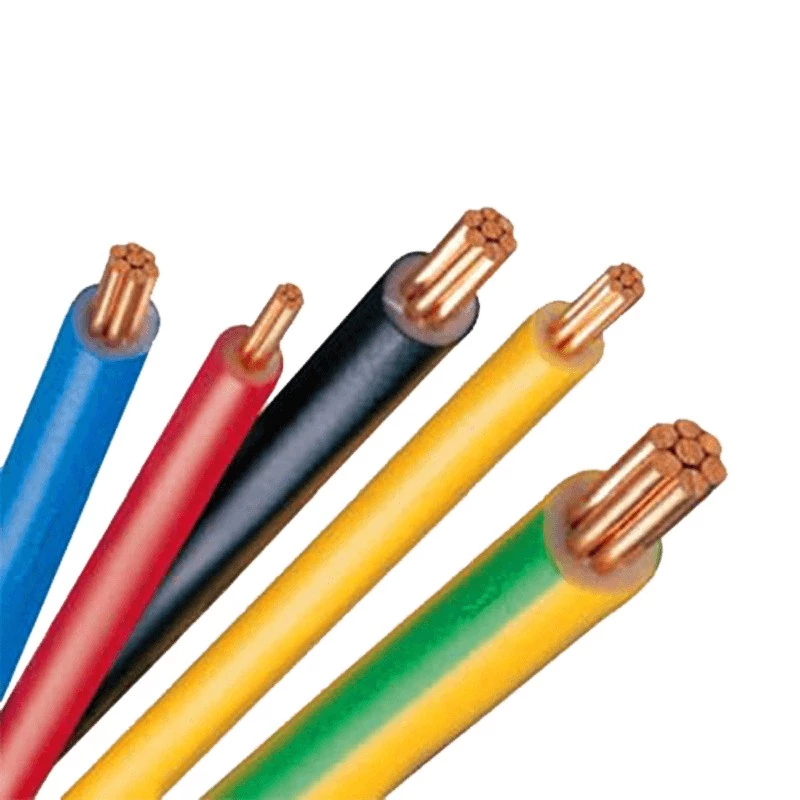

Dây cáp AC cho inverter
Tùy theo công suất inverter, dây cáp AC sẽ được lựa chọn với tiết diện phù hợp để đảm bảo khả năng truyền tải điện ổn định. Trong thực tế, dây cáp AC thường sử dụng các loại cáp CV, CXV hoặc cáp đồng bọc XLPE/PVC, với tiết diện phổ biến từ 4mm² đến 10mm².

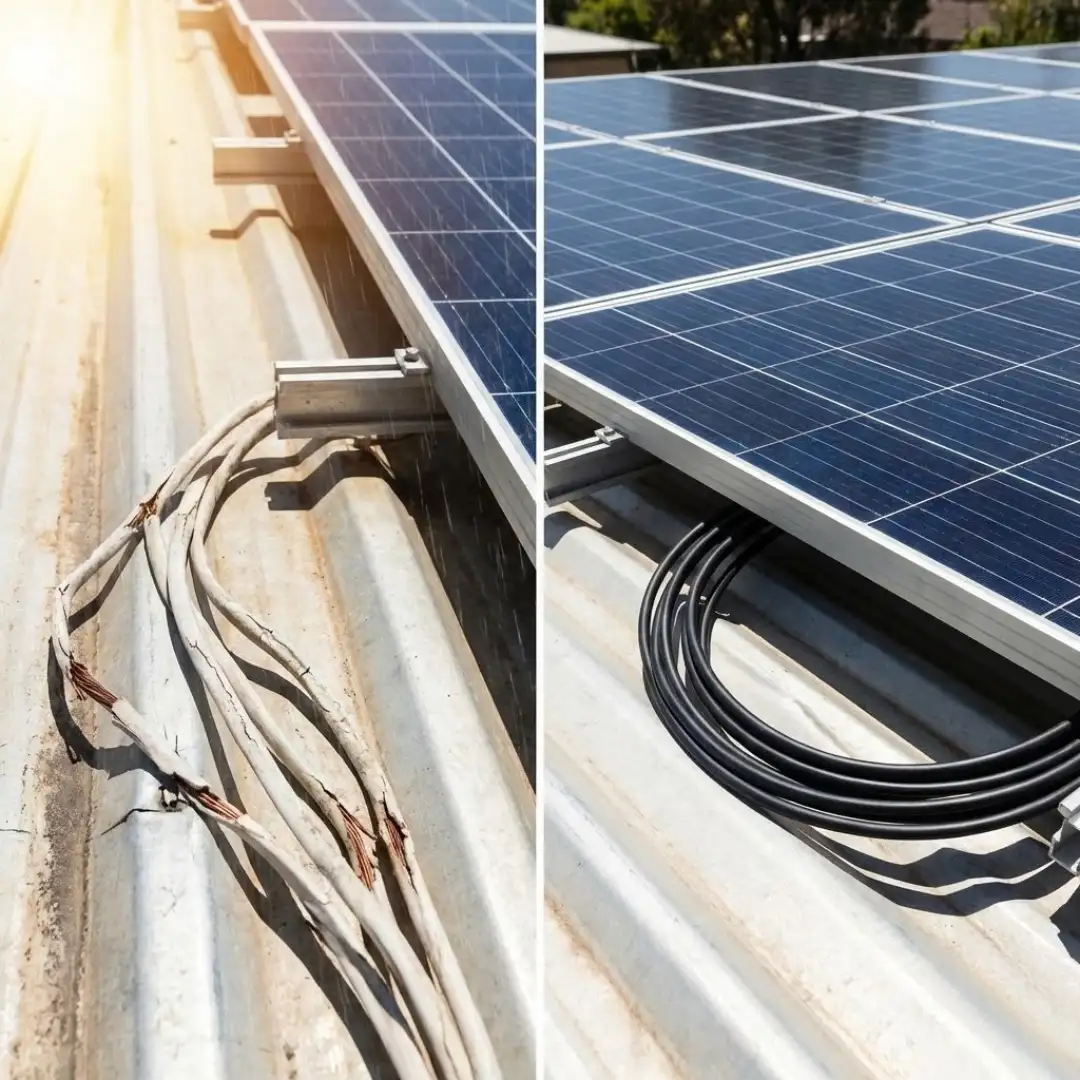

Vì sao hệ thống điện mặt trời cần dây cáp Solar chuyên dụng?
Hệ thống điện mặt trời thường được lắp đặt trên mái nhà và hoạt động liên tục trong môi trường ngoài trời trong nhiều năm. Các dây dẫn trong hệ thống phải chịu ảnh hưởng trực tiếp từ tia UV, nhiệt độ cao, độ ẩm và sự thay đổi thời tiết.
Nếu sử dụng dây điện thông thường, lớp vỏ cách điện có thể bị lão hóa nhanh, nứt vỡ hoặc giảm khả năng cách điện, làm tăng nguy cơ rò điện và ảnh hưởng đến hiệu suất hệ thống.
Vì vậy, hệ thống điện mặt trời cần sử dụng dây dc solar chuyên dụng được thiết kế riêng cho môi trường vận hành của điện mặt trời.
Những loại cáp này thường có các đặc điểm kỹ thuật như:
- Khả năng chống tia UV khi lắp đặt ngoài trời trong thời gian dài
- Chịu nhiệt và chống ẩm tốt, phù hợp với điều kiện khí hậu khắc nghiệt
- Tuổi thọ cao (20–25 năm) tương đương với tuổi thọ của hệ thống pin
- Độ bền cơ học cao, chịu được uốn cong và rung động khi lắp đặt trên mái nhà
Nhờ những đặc tính này, dây cáp điện mặt trời có thể đảm bảo truyền tải điện ổn định, giảm nguy cơ hư hỏng và duy trì hiệu suất hệ thống trong thời gian dài.
Cách tính toán chọn tiết diện dây cáp điện mặt trời phù hợp
Khi thiết kế hệ thống điện mặt trời, việc lựa chọn dây cáp điện mặt trời cần dựa trên các yếu tố kỹ thuật để đảm bảo hiệu quả truyền tải điện.
Các yếu tố quan trọng gồm:
- Công suất hệ thống: Công suất càng lớn thì cần dây có tiết diện lớn hơn.
- Chiều dài đường dây: Dây càng dài thì nguy cơ sụt áp càng cao.
- Sụt áp cho phép: Trong hệ thống điện mặt trời, mức sụt áp thường được khuyến nghị ≤ 3%.
Cách tính toán chọn tiết diện dây cáp điện mặt trời phù hợp
Khi thiết kế hệ thống điện mặt trời, việc chọn đúng tiết diện dây cáp điện mặt trời giúp hạn chế sụt áp, tránh quá nhiệt và đảm bảo hệ thống vận hành ổn định trong thời gian dài. Dưới đây là các yếu tố cần tính toán:
Công suất và dòng điện của hệ thống
Hệ thống càng lớn thì dòng điện truyền tải càng cao, do đó cần sử dụng dây cáp có tiết diện lớn hơn để đảm bảo an toàn.
Chiều dài đường dây
Chiều dài dây càng lớn thì tổn thất điện áp (sụt áp) càng tăng. Vì vậy nếu khoảng cách từ tấm pin đến inverter hoặc từ inverter đến tủ điện xa, cần tăng tiết diện dây để giảm tổn thất điện năng.
Mức sụt áp cho phép
Trong hệ thống điện mặt trời, mức sụt áp thường được khuyến nghị:
≤ 3% đối với đường dây AC
≤ 1–2% đối với dây DC từ tấm pin
Nếu sụt áp vượt mức này, hệ thống sẽ bị giảm hiệu suất và thất thoát điện năng.
Tham khảo tiết diện dây theo công suất hệ thống
| Tiết diện dây | Dòng chịu tải | Ứng dụng phổ biến |
| 4mm² | ~45A | Hệ điện mặt trời 3 – 5kW |
| 6mm² | ~70A | Hệ điện mặt trời 5 – 10kW |
| 10mm² | ~95A | Hệ công suất lớn hoặc đường dây dài |
Kinh nghiệm chọn dây cáp điện mặt trời đúng kỹ thuật
Để hệ thống hoạt động ổn định và bền lâu, việc lựa chọn dây cáp điện mặt trời cần chú ý một số yếu tố quan trọng sau:
- Chọn cáp đạt tiêu chuẩn: Ưu tiên cáp DC đạt các chứng nhận như TUV, UL hoặc BS EN 50618 để đảm bảo chất lượng và độ bền ngoài trời.
- Chọn tiết diện phù hợp: Hệ dân dụng thường dùng dây cáp DC 4mm hoặc 6mm, tùy công suất và chiều dài dây, đảm bảo sụt áp ≤ 3%.
- Chất liệu dây tốt: Nên chọn lõi đồng tráng thiếc và lớp vỏ cách điện XLPE hoặc PVC để tăng độ bền và khả năng chống ăn mòn.
- Chọn đúng dây AC: Dây từ inverter đến tủ điện cần có tiết diện phù hợp với công suất và khả năng chịu tải.
- Thi công đúng kỹ thuật: Dây nên đi trong ống ghen bảo vệ, tránh tác động môi trường và côn trùng.
Việc lựa chọn đúng dây cáp điện mặt trời không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo hiệu suất và độ an toàn lâu dài. Bên cạnh dây cáp, các thiết bị như tấm pin, inverter, tủ điện và phụ kiện kết nối cũng cần được lựa chọn đồng bộ theo đúng tiêu chuẩn kỹ thuật.
