Hệ thống điện năng lượng mặt trời, dù là áp mái hộ gia đình hay trang trại (Solar Farm), luôn là tài sản có giá trị đầu tư lớn. Tuy nhiên, thực tế hiện nay nhiều công trình vẫn chưa chú trọng đúng mức hoặc thực hiện sai kỹ thuật ở một hạng mục then chốt: Thi công tiếp địa.
Các rủi ro như sét lan truyền, rò rỉ điện ảnh hưởng đến tuổi thọ tấm pin, biến tần (Inverter) và sự an toàn trong vận hành là điều hoàn toàn có thể xảy ra nếu bỏ qua bước này. Vậy làm sao để thi công tiếp địa đúng tiêu chuẩn, đảm bảo an toàn tối đa và đáp ứng yêu cầu nghiệm thu của điện lực? Bài viết dưới đây sẽ cung cấp hướng dẫn kỹ thuật chi tiết, giúp chủ đầu tư và anh em thợ nắm vững quy trình từ A-Z.

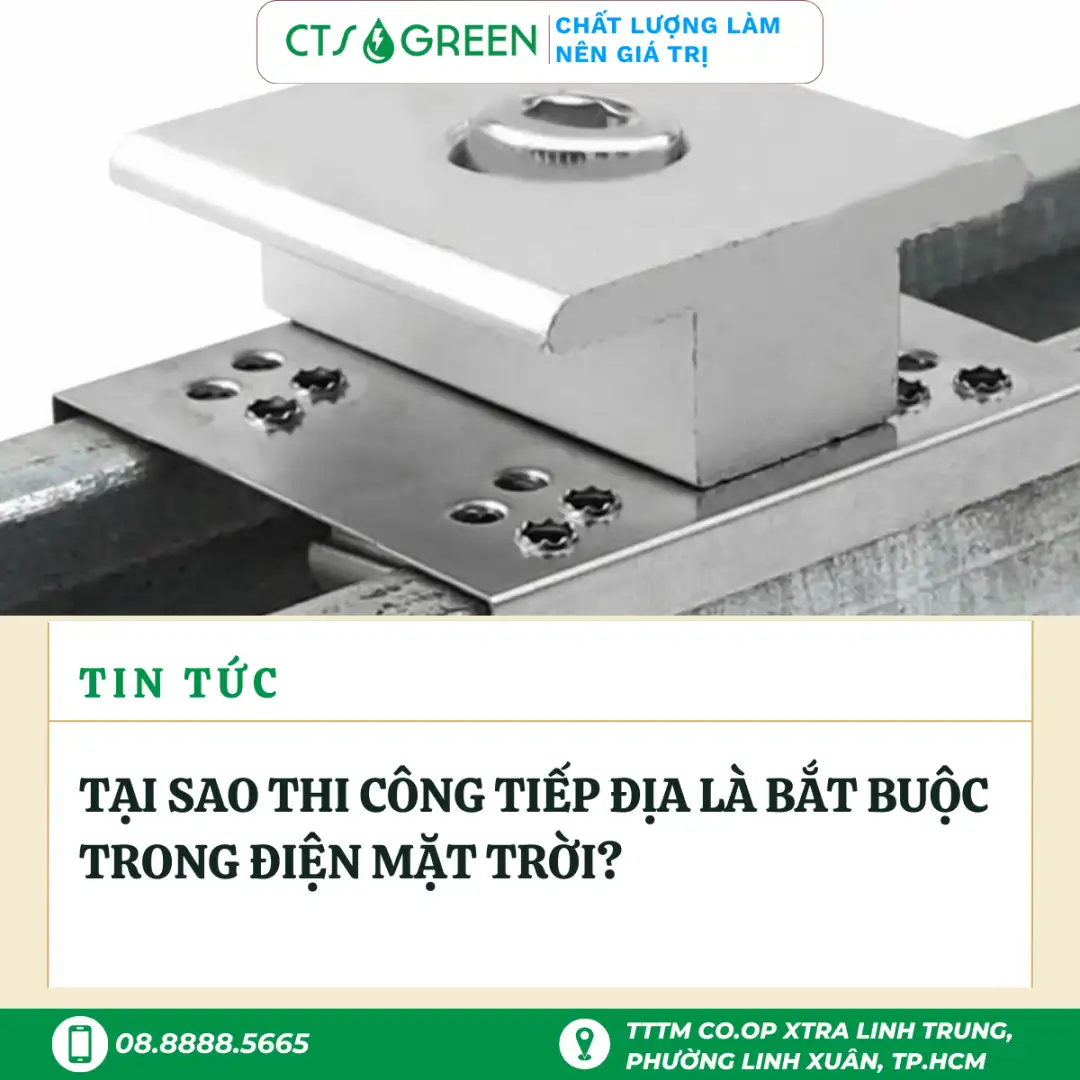

Tại sao thi công tiếp địa là bắt buộc trong điện mặt trời?
Nhiều khách hàng cho rằng chỉ cần lắp kim thu sét trên mái là đủ để bảo vệ công trình. Tuy nhiên, quan điểm này chưa thực sự đầy đủ. Trong lĩnh vực điện mặt trời, việc thi công tiếp địa đóng vai trò bảo vệ kép quan trọng mà các thiết bị khác khó thay thế được:
Bảo vệ thiết bị đắt tiền (Đặc biệt là Inverter)
Hệ thống pin mặt trời thường được lắp đặt ở vị trí cao và rộng, dễ chịu ảnh hưởng bởi các xung sét lan truyền hoặc tích tụ tĩnh điện môi trường. Biến tần (Inverter) chứa các vi mạch điện tử rất nhạy cảm với sự thay đổi điện áp đột ngột.
Nếu quá trình thi công tiếp địa không đạt chuẩn, dòng điện quá áp này sẽ không có đường thoát an toàn xuống đất mà có thể tác động trực tiếp vào Inverter, gây nổ tụ hoặc hư hỏng linh kiện. Chi phí sửa chữa hoặc thay thế Inverter là rất lớn, ảnh hưởng trực tiếp đến hiệu quả kinh tế của dự án.
Đảm bảo an toàn tính mạng con người
Các tấm pin năng lượng mặt trời khi hoạt động sinh ra dòng điện một chiều (DC) áp cao. Bên cạnh đó, hiện tượng rò rỉ điện xoay chiều (AC) ra khung giàn, mái tôn là điều cần đề phòng trong môi trường nhiệt đới nóng ẩm.
Hệ thống tiếp địa có nhiệm vụ triệt tiêu dòng điện rò rỉ này bằng cách dẫn nó xuống đất, đảm bảo an toàn tuyệt đối cho gia chủ và kỹ thuật viên khi vệ sinh, bảo trì hệ thống. Nếu không thi công tiếp địa bài bản, nguy cơ bị điện giật khi chạm vào khung giàn là rất cao.
Điều kiện cần để hòa lưới và nghiệm thu
Theo các quy định hiện hành về an toàn điện và tiêu chuẩn kỹ thuật (như của EVN), hệ thống điện mặt trời muốn lắp công tơ 2 chiều hoặc nghiệm thu PCCC đều cần có hệ thống tiếp địa làm việc độc lập hoặc liên kết đẳng thế.
Điện trở đo được của bãi tiếp địa phải đạt chuẩn (thường quy định R < 10 Ohm). Do đó, thi công tiếp địa chuẩn chỉnh vừa là yêu cầu kỹ thuật bắt buộc để bảo vệ hệ thống, vừa là yếu tố tuân thủ quy định pháp lý.

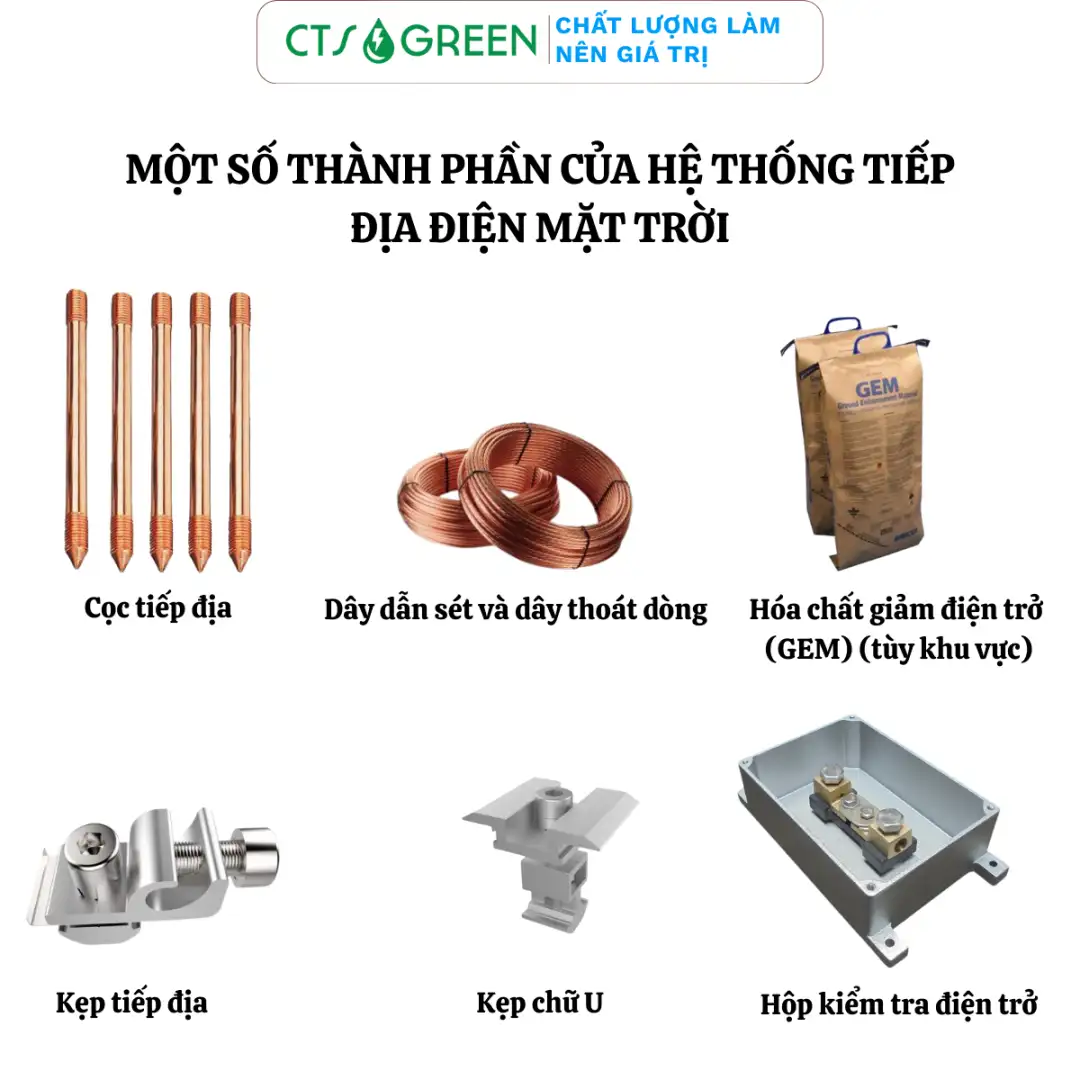

Các thành phần chính của hệ thống tiếp địa điện mặt trời
Để quá trình thi công tiếp địa đạt hiệu quả thoát dòng cao và bền bỉ theo thời gian, việc lựa chọn vật tư chuyên dụng là ưu tiên hàng đầu. Khuyến cáo anh em thợ không sử dụng vật liệu tạm bợ (như sắt xây dựng) vì chúng dễ bị ăn mòn trong lòng đất, làm mất tác dụng bảo vệ chỉ sau vài năm.
Cọc tiếp địa (Ground Rod)
Đây là bộ phận cốt lõi, làm nhiệm vụ phân tán dòng điện vào trong đất.
- Loại phổ biến: Cọc thép mạ đồng (thường dùng loại D16, dài 2.4m). Lớp mạ đồng giúp tăng khả năng dẫn điện và bảo vệ lõi thép bền bỉ hơn dưới lòng đất.
- Loại cao cấp: Cọc đồng đỏ nguyên chất. Loại này dẫn điện cực tốt và tuổi thọ rất cao, thường dùng cho các dự án lớn hoặc nơi có địa chất khắc nghiệt. Khi thi công tiếp địa bằng cọc đồng đỏ, chi phí sẽ cao hơn nhưng chất lượng được đảm bảo tuyệt đối.
Lưu ý kỹ thuật: Khi tính toán số lượng cọc, cần nhớ quy tắc: Khoảng cách giữa 2 cọc tối thiểu phải gấp 2 lần chiều dài cọc (thường là 5m). Việc này giúp tránh hiệu ứng “vùng bóng râm điện trở” (các cọc quá gần nhau sẽ làm giảm khả năng thoát dòng của nhau).
Dây dẫn sét và dây thoát dòng
- Dây tiếp địa dưới đất: Thường sử dụng cáp đồng trần (tiết diện M50 hoặc M70) để liên kết các cọc lại với nhau. Cáp trần giúp tăng diện tích tiếp xúc trực tiếp với đất, hỗ trợ quá trình thoát dòng diễn ra nhanh hơn.
- Dây tiếp địa trên mái (Dây TE): Sử dụng cáp điện màu vàng-xanh (Cu/PVC) với tiết diện M6.0 đến M16 tùy công suất hệ thống. Màu vàng-xanh là quy ước quốc tế giúp nhận biết dây nối đất, tránh nhầm lẫn khi đấu nối tủ điện.
Hóa chất giảm điện trở (GEM) (tùy khu vực)
Ở những khu vực đồi núi, đất sỏi đá hoặc cát khô, việc đóng cọc đơn thuần rất khó đạt điện trở dưới 10 Ohm. Lúc này, khi thi công tiếp địa, bắt buộc phải sử dụng Hóa chất giảm điện trở (GEM). GEM giúp giữ ẩm, tăng diện tích tiếp xúc giữa cọc và đất lên gấp nhiều lần, giúp giảm điện trở suất hiệu quả mà không cần đóng quá nhiều cọc.
Mối nối (Liên kết)
Điểm tiếp xúc giữa các thành phần quyết định độ ổn định điện trở của cả hệ thống.
- Hàn hóa nhiệt (Cadweld): Đây là giải pháp tối ưu nhất khi thi công tiếp địa. Phản ứng nhiệt nhôm tạo ra mối hàn nóng chảy, liên kết dây cáp và cọc thành một khối thống nhất, không bị oxy hóa hay lỏng lẻo theo thời gian.
- Kẹp tiếp địa (Kẹp quả trám/Kẹp C): Dùng ốc siết để giữ cáp và cọc. Phương pháp này thi công nhanh nhưng cần có kế hoạch kiểm tra, siết lại ốc định kỳ để đảm bảo độ tiếp xúc tốt nhất.
Phụ kiện kết nối trên giàn pin
Để đảm bảo toàn bộ khung nhôm và tấm pin được nối đất đồng bộ, khi thi công tiếp địa phần mái cần dùng các phụ kiện:
- Kẹp tiếp địa tấm pin (Grounding Clip): Miếng inox có gai nhọn đặt giữa tấm pin và thanh rail. Gai nhọn xuyên qua lớp Anode cách điện của nhôm, tạo đường dẫn điện liền mạch.
- Kẹp chữ U (Grounding Lug): Dùng để bắt chắc chắn dây cáp tiếp địa vào đầu thanh rail nhôm.
Hộp kiểm tra điện trở
Là hộp kỹ thuật (nổi hoặc chìm), bên trong có cầu đấu ngắt kết nối. Vị trí này giúp kỹ thuật viên dễ dàng dùng máy chuyên dụng đo kiểm tra thông số điện trở định kỳ hàng năm mà không ảnh hưởng đến kết cấu nền đất.

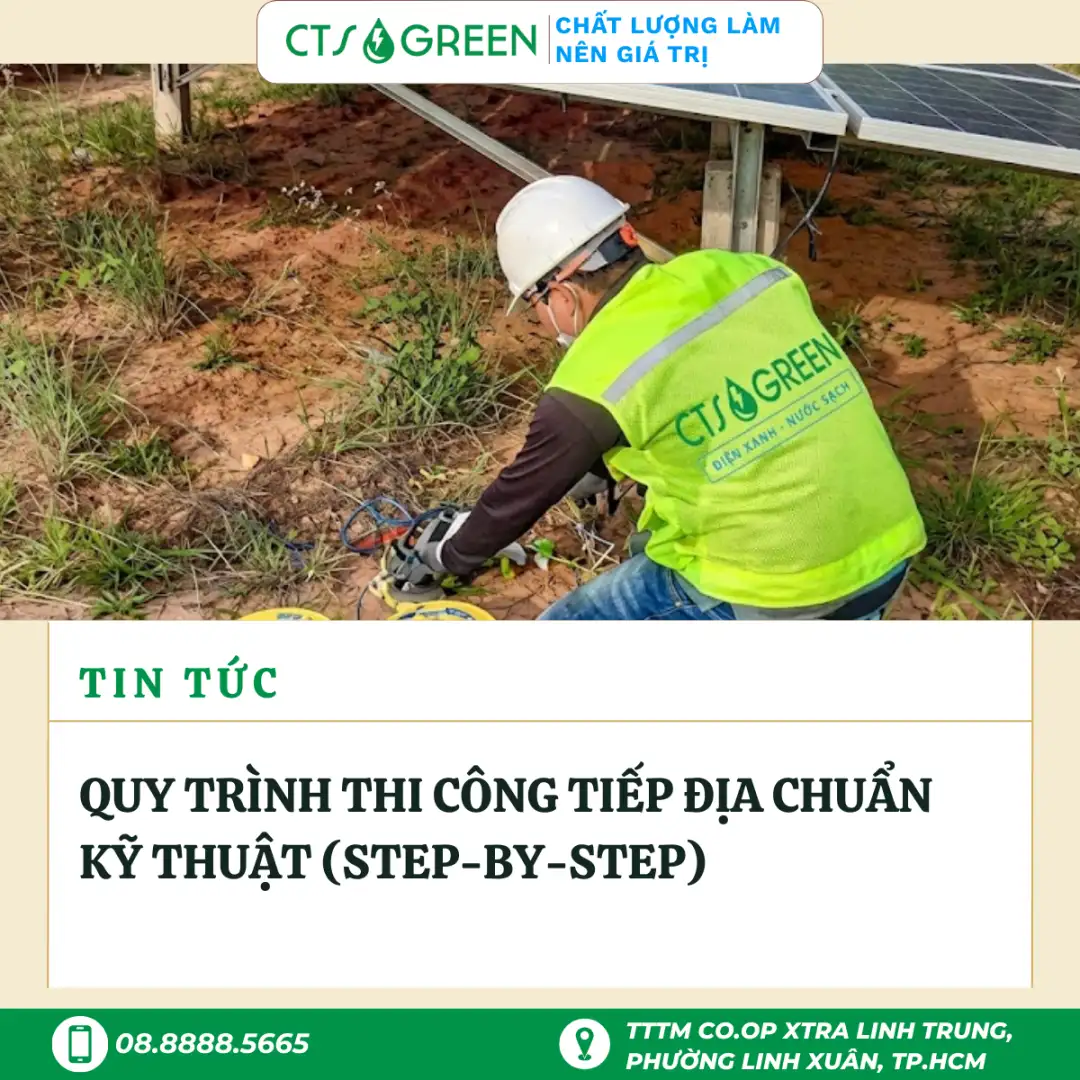

Quy trình thi công tiếp địa chuẩn kỹ thuật (Step-by-step)
Để hệ thống hoạt động ổn định, anh em thợ cần tuân thủ nghiêm ngặt quy trình dưới đây. Sai một ly là đi một dặm, nhất là với phần khuất dưới đất.
Bước 1: Khảo sát và đào rãnh tiếp địa
Đầu tiên, xác định vị trí bãi tiếp địa sao cho đất có độ ẩm tốt và tránh các công trình ngầm (cáp điện, ống nước).
Tiến hành đào rãnh với độ sâu tiêu chuẩn từ 0.5m – 0.8m, chiều rộng rãnh khoảng 30cm – 50cm để thuận tiện cho việc thao tác hàn nối.
Bước 2: Cách đóng cọc tiếp địa chuẩn
Khoảng cách giữa các cọc là yếu tố sống còn. Cần tuân thủ quy tắc: Khoảng cách giữa 2 cọc tối thiểu phải gấp 2 lần chiều dài cọc (ví dụ cọc 2.4m thì cách nhau 5m).
Quy tắc này giúp tránh hiệu ứng “bóng râm điện trở”, đảm bảo mỗi cọc đều phát huy tối đa khả năng thoát dòng vào đất.
Khi đóng, giữ cọc thẳng đứng, chừa đầu cọc nhô cao cách đáy rãnh khoảng 10-15cm để tiện cho việc lắp khuôn hàn hoặc kẹp.
Bước 3: Liên kết hệ thống dây dẫn và khung giàn
Dưới đất: Ưu tiên tuyệt đối dùng hàn hóa nhiệt để nối cáp đồng trần với cọc. Mối hàn này bền vĩnh cửu, không lo bị ăn mòn hay tuột như dùng kẹp bắt ốc.
Trên mái: Chạy dây tiếp địa (vàng-xanh) dọc theo hệ thống rail nhôm để thực hiện tiếp địa khung giá đỡ pin năng lượng mặt trời.
Sử dụng kẹp tiếp địa solar (Grounding Clip/Washer) đặt giữa tấm pin và thanh rail. Gai nhọn của kẹp sẽ phá lớp sơn cách điện, giúp thông mạch toàn bộ giàn pin.
Cuối cùng, dùng kẹp chữ U (Grounding Lug) ép chặt đầu dây tiếp địa vào thanh rail, đảm bảo sự liên kết chắc chắn nhất.
Bước 4: Đổ hóa chất giảm điện trở (GEM)
Nếu thi công tiếp địa ở vùng đất đồi, đá sỏi hoặc cát khô, việc đóng cọc đơn thuần thường không đạt yêu cầu.
Lúc này, bắt buộc phải đổ hóa chất GEM bao quanh cọc và dọc rãnh dây. GEM giúp giữ ẩm và tăng diện tích tiếp xúc đất lên gấp nhiều lần.
Bước 5: Kiểm tra và đo đạc điện trở suất
Sau khi hoàn tất đấu nối và lấp đất, tiến hành lắp đặt hộp kiểm tra điện trở (Test box).
Sử dụng đồng hồ đo chuyên dụng (Teromet) để kiểm tra thông số. Nếu chưa đạt, phải đóng thêm cọc hoặc bổ sung GEM ngay.
Tiêu chuẩn kỹ thuật và chỉ số an toàn
Làm kỹ thuật là phải nói chuyện bằng con số. Vậy điện trở tiếp địa bao nhiêu là đạt chuẩn an toàn?
Chỉ số điện trở cho phép
Căn cứ theo tiêu chuẩn, điện trở nối đất của hệ thống điện mặt trời phải đảm bảo R ≤ 10Ω (nhỏ hơn hoặc bằng 10 Ohm).
Đối với một số dự án quy mô lớn hoặc yêu cầu bảo vệ thiết bị nhạy cảm, chủ đầu tư có thể yêu cầu khắt khe hơn là R ≤ 4Ω.
Các tiêu chuẩn tham chiếu
Quá trình thi công tiếp địa cần tuân thủ các văn bản hiện hành:
- TCVN 9385:2012: Tiêu chuẩn Quốc gia về chống sét cho công trình xây dựng.
- Các quy định về an toàn điện hạ áp và đấu nối lưới điện của tập đoàn điện lực (EVN).
Việc tuân thủ đúng các thông số này là điều kiện tiên quyết để công trình được nghiệm thu và đưa vào vận hành hợp pháp.
Dịch vụ tại CTS Green: Minh bạch và tôn trọng giá trị thật
Tại CTS Green, dù ở vai trò là nhà cung cấp hay đơn vị thi công, CTS Green luôn kiên định với tư duy làm nghề minh bạch và tôn trọng các chuẩn mực đạo đức kỹ thuật. Thay vì vẽ vời để tính thêm phí, CTS Green tập trung vào giải pháp an toàn và hiệu quả thực tế.
Lựa chọn 1: Cung cấp Combo vật tư chuẩn kỹ thuật dành cho các đội thợ hoặc chủ đầu tư muốn tự tổ chức thi công. CTS Green cung cấp trọn gói từ Biến tần (Inverter), Tấm pin năng lượng mặt trời cho đến bộ vật tư tiếp địa đồng bộ (Cọc, cáp, GEM, tủ điện…).
- Cam kết: Tư vấn đúng cấu hình, báo giá rõ ràng từng hạng mục vật tư, đảm bảo hàng chính hãng, đồng bộ kỹ thuật.
Lựa chọn 2: Đơn vị lắp đặt điện mặt trời trọn gói (EPC) Với vai trò là nhà thầu chuyên nghiệp, CTS Green triển khai quy trình làm việc khép kín gồm 6 bước chuẩn mực: Tư vấn – Khảo sát – Thiết kế – Thi công, Lắp đặt – Nghiệm thu – Bàn giao.
- Cam kết làm nghề: Trong quy trình này, hạng mục thi công tiếp địa là tiêu chuẩn bắt buộc. CTS Green thực hiện kỹ lưỡng từ khâu thiết kế số lượng cọc, thi công chuẩn xác dưới đất, đến việc đo đạc nghiệm thu điện trở thực tế. Hệ thống chỉ được bàn giao khi các thông số kỹ thuật đã đạt chuẩn an toàn tuyệt đối.
Những lưu ý quan trọng khi thi công
Dù lựa chọn hình thức nào, khách hàng hãy luôn giám sát và ghi nhớ các nguyên tắc kỹ thuật sau để bảo vệ tài sản của mình:
Tuyệt đối không làm tắt, làm ẩu: Không được nối chung tiếp địa an toàn điện (của Inverter) với tiếp địa chống sét trực tiếp nếu thiếu thiết bị chuyên dụng (van đẳng thế). Đây là lỗi sai nghiêm trọng gây nguy cơ cháy nổ thiết bị khi có sét mà nhiều thợ thiếu kinh nghiệm hay mắc phải.
Kiểm tra thực tế định kỳ: Hệ thống tiếp địa cần được đo lại điện trở 1 lần/năm. Các mối nối dưới đất theo thời gian có thể bị oxy hóa làm giảm hiệu quả thoát dòng.
Chọn đối tác có tâm: Thi công tiếp địa là phần chìm, rất dễ bị bớt xén vật tư (bớt cọc, không đổ GEM, nối lỏng lẻo). Việc lựa chọn đơn vị lắp đặt uy tín như CTS Green sẽ giúp chủ đầu tư loại bỏ nỗi lo này. CTS Green tin rằng, sự an toàn và ổn định của công trình chính là thước đo giá trị đạo đức nghề nghiệp rõ ràng nhất.
Kết luận
Thi công tiếp địa không chỉ là kỹ thuật, đó là “lương tâm” của người làm nghề. Một hệ thống đạt chuẩn R < 10Ω là lá chắn bảo vệ an toàn cho cả con người và tài sản giá trị lớn.
Đừng vì tiết kiệm một chút chi phí hay chọn nhầm đội thợ làm ẩu mà đánh đổi bằng rủi ro cháy nổ về sau.
Nếu bạn cần một giải pháp điện mặt trời an toàn, quy trình minh bạch từ Tư vấn – Khảo sát đến Thi công – Nghiệm thu, hãy liên hệ với CTS Green. CTS Green ở đây để đồng hành và mang lại sự an tâm thực sự cho công trình của bạn.
———
