Trong hệ thống điện mặt trời, ngoài tấm pin và bộ inverter, có một linh kiện tuy nhỏ nhưng vô cùng quan trọng, đó là đầu nối MC4 điện năng lượng mặt trời. Bộ phận này giúp toàn bộ hệ thống truyền điện an toàn, ổn định và hiệu quả suốt nhiều năm.
Vậy đầu nối MC4 điện năng lượng mặt trời là gì, cấu tạo ra sao và tại sao nó lại quan trọng đến vậy? Hãy cùng CTS Green tìm hiểu chi tiết trong bài viết dưới đây.
Đầu nối MC4 là gì?
MC4 (viết tắt của Multi-Contact 4mm) là phụ kiện chuyên dụng được dùng để liên kết giữa các tấm pin năng lượng mặt trời (Solar Panel) hoặc kết nối tấm pin với bộ inverter hòa lưới. MC4 giúp truyền tải dòng điện một chiều (DC) an toàn, tránh rò rỉ điện và đảm bảo hiệu suất cao nhất.

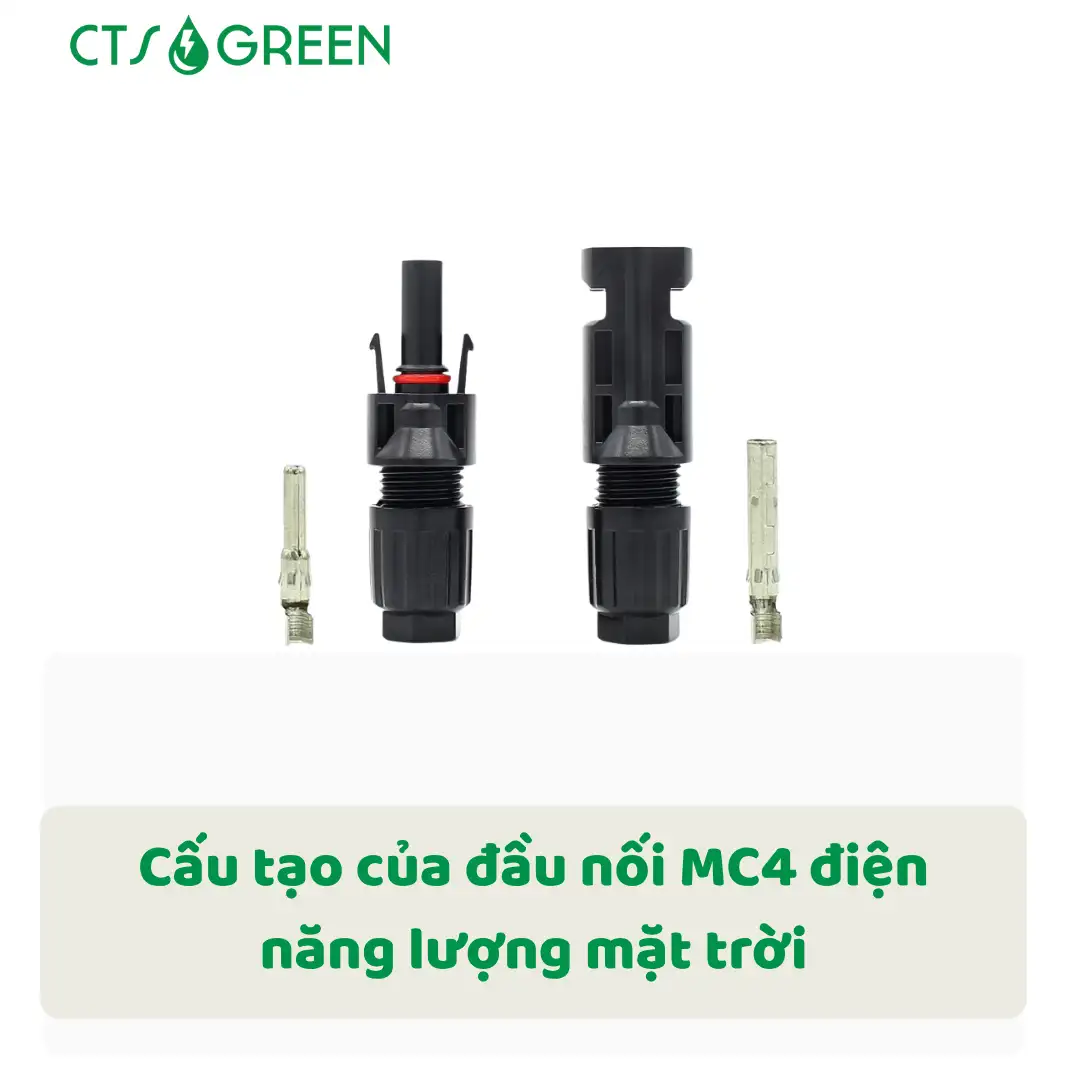

Cấu tạo của đầu nối MC4 điện năng lượng mặt trời
Một bộ MC4 tiêu chuẩn thường gồm 2 phần: Đầu đực (male) và đầu cái (female).
Mỗi phần có thiết kế khớp khóa tự động đảm bảo khi kết nối sẽ tạo thành một mối nối kín, chắc chắn, không bị bung ra trong quá trình vận hành.
Các thành phần chính của MC4 gồm:
Vỏ nhựa cách điện: Làm từ vật liệu PPO chịu nhiệt, chống cháy, chống tia cực tím.
Đầu tiếp xúc kim loại: Bằng đồng mạ thiếc, giúp dẫn điện tốt và chống oxy hóa.
Vòng đệm cao su (O-ring): Tạo độ kín, ngăn nước và bụi xâm nhập.
Khớp ren và chốt khóa: Giữ cố định đầu nối, chống tuột trong điều kiện gió hoặc rung động.
Một số thông số kỹ thuật phổ biến:
Dòng điện tối đa: 30A
Điện áp định mức: 1000V DC
Nhiệt độ làm việc: –40°C đến +85°C
Tiêu chuẩn chống nước: IP67
Vai trò của đầu nối MC4 trong hệ thống điện mặt trời
Dù có kích thước nhỏ bé, đầu nối MC4 đóng vai trò là “mắt xích” quyết định sự thành bại của một hệ thống năng lượng mặt trời. Cụ thể:
Vai trò cơ bản và quan trọng nhất là kết nối các tấm pin mặt trời thành chuỗi hoặc song song. Điều này giúp kết hợp năng lượng từ nhiều tấm pin đơn lẻ truyền về bộ Inverter một cách đồng bộ và linh hoạt theo thiết kế kỹ thuật.
Với cấu trúc cơ khí chủ yếu là khóa gài tự động (Self-locking), đầu nối MC4 giúp cố định chắc chắn dây dẫn, hạn chế tối đa tình trạng tụt cáp và phát sinh hồ quang điện. Đây là yếu tố then chốt giúp chống chập cháy và đảm bảo an toàn phòng chống cháy nổ cho công trình.
Đầu nối MC4 tạo ra điểm tiếp xúc chất lượng cao nhờ lõi đồng mạ thiếc, giúp giảm thiểu tối đa điện trở tại điểm nối. Mục đích chính là đảm bảo hiệu suất truyền tải dòng điện DC luôn ổn định, tránh tổn thất năng lượng và ngăn chặn tình trạng nóng chảy đầu nối do quá nhiệt.
Nhờ vào thiết kế đặc thù từ vật liệu nhựa chuyên dụng (thường là PPO), đầu nối MC4 có khả năng chịu được tia UV và nhiệt độ khắc nghiệt ngoài trời. Đặc tính này không chỉ giúp linh kiện bền bỉ theo tuổi thọ tấm pin mà còn rất thuận tiện cho việc tháo lắp khi bảo trì hoặc thay thế thiết bị mà không cần cắt dây.

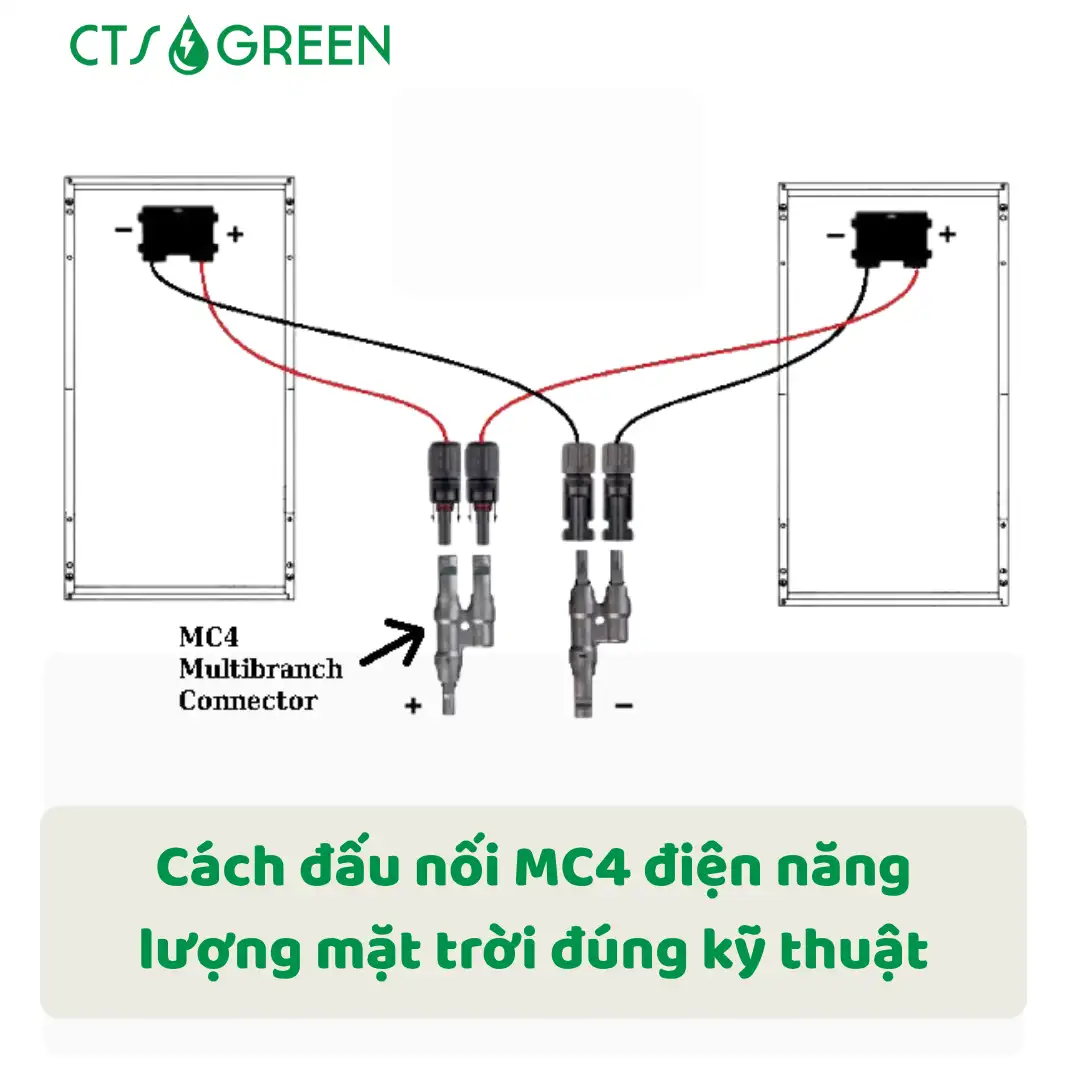

Cách đấu nối MC4 điện năng lượng mặt trời đúng kỹ thuật
Để đảm bảo an toàn và hiệu suất, việc đấu nối MC4 điện năng lượng mặt trời cần thực hiện theo đúng quy trình.
Bước 1: Chuẩn bị vật tư
Dây dẫn chuyên dụng PV 4mm² hoặc 6mm²
Bộ đầu nối MC4 tiêu chuẩn
Kìm tuốt dây và kìm ép cos chuyên dụng
Bước 2: Tuốt và ép đầu dây
Tuốt khoảng 7–10mm lớp vỏ ngoài của dây.
Dùng kìm ép chặt đầu cos kim loại vào lõi dây đồng.
Bước 3: Gắn đầu dây vào thân MC4
Đưa đầu cos vào lõi trong của MC4 cho đến khi nghe “click”.
Vặn chặt nắp khóa ren để cố định dây.
Bước 4: Kết nối hai đầu MC4
Cắm đầu đực và đầu cái vào nhau cho đến khi chốt gài khóa lại hoàn toàn.
Kiểm tra lại toàn bộ mối nối trước khi cấp điện.
Lưu ý: Không nên đấu nối bằng tay hoặc dùng dụng cụ tạm bợ. Mối nối không chặt có thể gây rò điện, tăng điện trở và làm giảm hiệu suất hệ thống.
Cách kiểm tra và bảo trì đầu nối MC4 trong hệ thống điện năng lượng mặt trời
Để đầu nối MC4 điện năng lượng mặt trời hoạt động bền bỉ, nên kiểm tra định kỳ mỗi 6 tháng:
Quan sát xem có vết cháy, oxy hóa hoặc bụi bẩn không.
Đảm bảo chốt khóa vẫn chắc chắn.
Dùng khăn khô lau sạch, tuyệt đối không dùng dung dịch ăn mòn.
Nếu phát hiện đầu nối lỏng hoặc gãy vỏ, nên thay mới ngay.
Khi kiểm tra định kỳ, có thể dùng đồng hồ đo điện trở để xác định mối nối có truyền điện tốt hay không.
Cách nhận biết đầu nối MC4 kém chất lượng (Hàng nhái/Hàng giả)
Để tránh mua phải các loại đầu nối trôi nổi trên thị trường, bạn cần lưu ý 3 dấu hiệu cảnh báo dưới đây:
Thứ nhất: Vỏ nhựa giòn, dễ nứt vỡ sau khoảng 1-2 năm phơi nắng gắt và tiếp xúc tia UV do sử dụng nhựa kém chất lượng thay vì nhựa PPO chuẩn (Polyphenylene Oxide). Điều này làm mất khả năng cách điện và gây nguy hiểm cho người vận hành.
Thứ hai: Đầu tiếp xúc của MC4 giả thường làm từ hợp kim kém chất lượng hoặc đồng mỏng, lớp mạ bảo vệ yếu. Sau một thời gian sử dụng ngoài trời, phần kim loại dễ bị oxy hóa, làm tăng điện trở và gây nóng tại điểm nối.
Thứ ba: Vòng đệm cao su của hàng kém chất lượng thường đàn hồi kém và không khít. Khi lắp đặt ngoài trời, nước mưa và hơi ẩm sẽ dễ dàng xâm nhập vào bên trong lõi, gây chập điện hoặc ăn mòn điểm tiếp xúc, làm giảm tuổi thọ toàn bộ chuỗi pin (string).
Mua đầu nối MC4 chất lượng chính hãng ở đâu?
Trên thị trường hiện nay có nhiều loại đầu nối MC4 với chất lượng và nguồn gốc khác nhau. Tuy nhiên, không phải sản phẩm nào cũng đáp ứng đầy đủ các tiêu chuẩn kỹ thuật cho hệ thống điện mặt trời.
CTS Green cung cấp các loại đầu nối MC4 chất lượng cao, tương thích với nhiều dòng tấm pin và đạt tiêu chuẩn chống nước IP67, IP68, được kiểm tra kỹ trước khi đưa vào sử dụng.
Lý do nên chọn MC4 tại CTS Green:
Khả năng chịu dòng tốt, đảm bảo kết nối ổn định trong thời gian dài.
Thiết kế chống nước và chống tia UV, phù hợp với điều kiện thời tiết ngoài trời.
Lắp đặt đơn giản, có hướng dẫn chi tiết khi sử dụng.
Được hỗ trợ kỹ thuật và bảo hành theo chính sách của CTS Green.
Ngoài đầu nối MC4, CTS Green còn cung cấp nhiều phụ kiện điện mặt trời đồng bộ như dây cáp PV, hộp nối, cầu chì DC, aptomat, đầu cos và thiết bị chống sét. Những vật tư này giúp hoàn thiện hệ thống điện mặt trời an toàn và bền bỉ, thường được sử dụng trong các combo thiết bị điện mặt trời từ 5kW đến 10kW.
Kết luận
Dù chỉ là một linh kiện nhỏ, đầu nối MC4 lại là thành phần không thể thiếu trong hệ thống điện mặt trời để đảm bảo hệ thống hoạt động an toàn, ổn định và bền bỉ.
Việc lựa chọn MC4 chính hãng, đấu nối đúng kỹ thuật và bảo trì định kỳ sẽ giúp hệ thống của bạn đạt hiệu suất cao nhất.
Nếu bạn cần đầu nối MC4 chất lượng cao, giá hợp lý và hỗ trợ kỹ thuật chuyên sâu, hãy liên hệ CTS Green 08.8888.5665 ngay để được hỗ trợ nhanh nhất!
Một số câu hỏi thường gặp về đầu nối MC4 trong hệ thống điện mặt trời
Đầu nối MC4 có cần được che chắn để tránh mưa không?
Trả lời: Các đầu nối MC4 chính hãng đạt chuẩn IP67 hoặc IP68 hoàn toàn có khả năng chống nước và bụi bặm. Tuy nhiên, để hệ thống bền bỉ nhất, kỹ thuật viên thường khuyến khích cố định đầu nối phía dưới tấm pin hoặc trong máng cáp để hạn chế tiếp xúc trực tiếp với nước đọng lâu ngày.
Bao lâu thì nên kiểm tra hệ thống đầu nối MC4 một lần?
Trả lời: Bạn nên kiểm tra định kỳ 6 tháng hoặc 1 năm một lần. Hãy sử dụng camera nhiệt (nếu có) để kiểm tra các điểm nối xem có hiện tượng quá nhiệt hay không, hoặc quan sát bằng mắt thường để phát hiện các vết nứt vỏ nhựa hoặc biến màu kim loại.
